专利号: 2020111791897
申请人: 叶行林
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

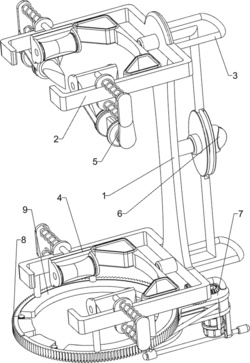

1.一种桂皮树皮自动分离装置,其特征在于,包括有:连接板(1),其上下两侧均连接有U形板(2);拉杆(3),其为两根设置,两根拉杆(3)分别连接在两块U形板(2)上;夹持机构(4),其设置在连接板(1)和U形板(2)之间;切割机构(5),其设置在夹持机构(4)上;调节机构(6),其设置在连接板(1)上。

2.根据权利要求1所述的一种桂皮树皮自动分离装置,其特征在于,夹持机构(4)包括有:滑动板(41),其为多块设置,多块滑动板(41)分别连接在两块U形板(2)两侧的顶部与底部,同一侧的两块滑动板(41)之间滑动式连接有滑杆(42);卡套(43),其为多个设置,多个卡套(43)分别连接在两侧滑杆(42)相互靠近的一侧;凹辊(44),其为多个设置,多个凹辊(44)分别转动式连接在多个卡套(43)上;缓冲弹簧(45),其为多根设置,多根缓冲弹簧(45)分别连接在多根滑杆(42)与多块滑动板(41)之间;锥形推板(46),其为两块设置,两块锥形推板(46)分别滑动式连接在两块U形板(2)上,两块锥形推板(46)分别与两块U形板(2)上的卡套(43)配合,两块U形板(2)之间连接有压板(47)。

3.根据权利要求2所述的一种桂皮树皮自动分离装置,其特征在于,切割机构(5)包括有:套筒(51),其为两个设置,两个套筒(51)分别连接在上方的U形板(2)底部两侧,套筒(51)内滑动式连接有切刀(52);侧板(53),其为两块设置,两块侧板(53)分别连接在上方的两根滑杆(42)底部,侧板(53)与切刀(52)之间连接有压力弹簧(54)。

4.根据权利要求3所述的一种桂皮树皮自动分离装置,其特征在于,调节机构(6)包括有:螺杆(62),其转动式连接在连接板(1)中部,螺杆(62)上通过螺纹连接有螺纹套(61),螺纹套(61)与压板(47)连接。

5.根据权利要求4所述的一种桂皮树皮自动分离装置,其特征在于,还包括有截断机构(7),截断机构(7)包括有:弧形齿圈(71),其连接在下方的U形板(2)底部;滑动卡板(72),其滑动式连接在弧形齿圈(71)底部;Y形安装板(73),其滑动式连接在滑动卡板(72)上;链辊(74),其为三个设置,三个链辊(74)均转动式连接在Y形安装板(73)上,三个链辊(74)呈三角状分布,三个链辊(74)之间绕有线锯(75);电机(76),其安装在Y形安装板(73)底部,电机(76)的输出轴与其中一个链辊(74)连接;蜗杆(78),其转动式连接在Y形安装板(73)顶部;

锥齿轮(77),其为两个设置,两个锥齿轮(77)分别连接在蜗杆(78)和电机(76)的输出轴上,两个锥齿轮(77)相互啮合;蜗轮(79),其转动式连接在Y形安装板(73)顶部,蜗轮(79)与蜗杆(78)配合;传动齿轮(70),其连接在蜗轮(79)的传动轴上,传动齿轮(70)会与弧形齿圈(71)啮合;摆动机构(8),其设置在弧形齿圈(71)上;传动机构(9),其设置在弧形齿圈(71)与Y形安装板(73)之间。

6.根据权利要求5所述的一种桂皮树皮自动分离装置,其特征在于,摆动机构(8)包括有:摆动齿条(81),其为两根设置,两根摆动齿条(81)分别连接在弧形齿圈(71)两端,摆动齿条(81)的传动轴上连接有圆盘(82),两个摆动齿条(81)与弧形齿圈(71)配合能够形成一个圆形,传动齿轮(70)会与摆动齿条(81)啮合;扭力弹簧(83),其为两根设置,两根扭力弹簧(83)分别连接在两根摆动齿条(81)与弧形齿圈(71)之间。

7.根据权利要求6所述的一种桂皮树皮自动分离装置,其特征在于,传动机构(9)包括有:连板(91),其连接在Y形安装板(73)底部,连板(91)下部连接有螺套(92);调节杆(93),其通过螺纹连接在螺套(92)内;滑框(94),其连接在Y形安装板(73)底部,滑框(94)内滑动式连接有连轴(96),连轴(96)底部连接有滑套(95),滑套(95)与调节杆(93)转动配合;辊轮(97),其转动式连接在连轴(96)顶部;内弧块(98),其为多块设置,多块内弧块(98)分别连接在弧形齿圈(71)和摆动齿条(81)内弧面,辊轮(97)与内弧块(98)接触。
