专利号: 2020111323755
申请人: 周兵霞
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

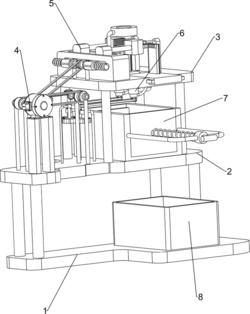

1.一种制备大理石擀面杖用切断装置,其特征是,包括有:底座(1)和工作台(2),底座(1)顶部一侧设有工作台(2);

动力电机(4),工作台(2)顶部一侧设有动力电机(4);

操作台(3),工作台(2)顶部远离动力电机(4)一侧设有操作台(3),操作台(3)中间开有通孔;

夹紧切断机构(5),操作台(3)顶部与工作台(2)顶部之间设有夹紧切断机构(5)。

2.如权利要求1所述的一种制备大理石擀面杖用切断装置,其特征是,夹紧切断机构(5)包括有:第一柱套(51),工作台(2)顶部一侧设有第一柱套(51);

第一转轴(52),两侧对称的第一柱套(51)上部之间均转动式设有第一转轴(52),一侧的第一转轴(52)一侧与动力电机(4)输出轴连接;

第一皮带装置(53),第一转轴(52)之间设有第一皮带装置(53);

第一条形齿(54),第一皮带装置(53)内部一侧设有第一条形齿(54);

第一带柱直齿轮(55),中间的第一柱套(51)上部之间转动式设有第一带柱直齿轮(55),第一带柱直齿轮(55)与第一条形齿(54)相互啮合;

第二柱套(56),操作台(3)顶部一侧对称设有第二柱套(56);

双头丝杆(59),第二柱套(56)上部之间转动式设有双头丝杆(59);

导向块(57),操作台(3)顶部一侧设有导向块(57),导向块(57)在第二柱套(56)一侧;

移动夹紧块(58),导向块(57)内两侧对称滑动式设有移动夹紧块(58),移动夹紧块(58)一侧均与双头丝杆(59)螺纹式连接;

第二皮带装置(510),双头丝杆(59)中部与第一带柱直齿轮(55)之间设有第二皮带装置(510);

第二条形齿(581),移动夹紧块(58)一端均设有第二条形齿(581);

切断刀(582),移动夹紧块(58)相对一侧均设有用于切断大理石的切断刀(582);

导向柱(511),操作台(3)顶部一侧设有导向柱(511),导向柱(511)在导向块(57)一侧;

移动挡板(512),操作台(3)顶部一侧对称滑动式设有移动挡板(512),移动挡板(512)在通孔上方;

第三条形齿(513),移动挡板(512)一侧上部均设有第三条形齿(513);

支撑块(514),操作台(3)顶部一侧对称设有支撑块(514),支撑块(514)在移动挡板(512)一侧;

第三柱套(515),支撑块(514)一侧上部均设有第三柱套(515);

第一带柱直齿轮(55),第三柱套(515)底部一侧转动式设有第二带柱直齿轮(516),第二带柱直齿轮(516)与同侧的第三条形齿(513)和第二条形齿(581)相互啮合。

3.如权利要求2所述的一种制备大理石擀面杖用切断装置,其特征是,还包括有喷洗打磨机构(6),喷洗打磨机构(6)包括有:第四柱套(61),工作台(2)顶部一侧设有第四柱套(61),第四柱套(61)在第一柱套(51)一侧;

第二转轴(62),第四柱套(61)一侧上部转动式设有第二转轴(62);

第一直齿轮(64),第二转轴(62)底部设有第一直齿轮(64);

锥齿轮组(63),第二转轴(62)顶部与一侧的第一转轴(52)一端之间设有锥齿轮组(63);

第五柱套(65),工作台(2)顶部一侧对称设有第五柱套(65),第五柱套(65)在第四柱套(61)一侧;

第三转轴(66),第五柱套(65)一侧上部均转动式设有第三转轴(66);

第二直齿轮(67),第三转轴(66)底部均设有第二直齿轮(67),第二直齿轮(67)均与第一直齿轮(64)相互啮合;

第六柱套(68),操作台(3)底部一侧对称式设有第六柱套(68);

第四转轴(69),第六柱套(68)一侧均转动式设有第四转轴(69);

磨轮(610),第四转轴(69)上部均设有用于打磨切断后的大理石的磨轮(610),磨轮(610)分布在通孔下方的两侧;

第三皮带装置(612),第四转轴(69)下部均与同侧的第三转轴(66)上部之间设有第三皮带装置(612);

高压喷水装置(611),操作台(3)底部一侧设有用于冲洗打磨后的大理石的高压喷水装置(611),高压喷水装置(611)在第六柱套(68)中间。

4.如权利要求3所述的一种制备大理石擀面杖用切断装置,其特征是,还包括有出料机构(7),出料机构(7)包括有:固定盒(71),工作台(2)顶部一侧设有固定盒(71);

出水管(76),固定盒(71)一侧设有用于排水的出水管(76);

第七柱套(72),固定盒(71)远离出水管(76)一侧设有第七柱套(72);

拉动带柱板(73),第七柱套(72)上滑动式设有拉动带柱板(73);

压力弹簧(74),第七柱套(72)一侧与拉动带柱板(73)一侧之间设有压力弹簧(74),压力弹簧(74)套在拉动带柱板(73)外侧;

推料带柱板(75),拉动带柱板(73)一侧设有推料带柱板(75),推料带柱板(75)远离拉动带柱板(73)一侧与固定盒(71)一侧内壁接触。

5.如权利要求4所述的一种制备大理石擀面杖用切断装置,其特征是,还包括有:收料盒(8),底座(1)顶部一侧设有用于收集大理石擀面杖的收料盒(8)。

6.如权利要求5所述的一种制备大理石擀面杖用切断装置,其特征是,收集盒(8)的形状是长方体。
