专利号: 2020109262274
申请人: 天津市环境保护技术开发中心设计所
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

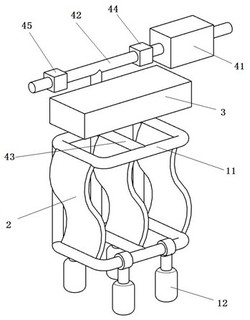

1.一种河道水体生态环境质量同步提升工艺设备,包括:箱笼、微生物负载单元(2)、生态浮岛(3)和曝气组件;所述微生物负载单元(2)设置在箱笼上,所述曝气组件与微生物负载单元(2)相连,通过曝气组件能向微生物负载单元(2)内部输送氧气;所述生态浮岛(3)设置在微生物负载单元(2)的正上方,在生态浮岛(3)上设有浮岛植物,其特征在于:所述微生物负载单元(2)包括膜组件(21)和保护填料,所述膜组件(21)的外壁为光滑面,且在膜组件(21)上设有多个膜孔;所述保护填料设置在膜组件(21)外部,保护填料包括网状层(22)和丝状层(23),所述网状层(22)与膜组件(21)的光滑面相接触,通过网状层(22)能防止气泡发生聚集,所述丝状层(23)设置在网状层(22)外部,通过丝状层(23)能为微生物的附着提供场所,以使得丝状层(23)靠近网状层(22)的一侧形成好氧菌层,远离网状层(22)的一侧形成兼性厌氧菌层。

2.根据权利要求1所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述箱笼包括支撑骨架(11)和配重组件(12),所述支撑骨架(11)内部设有导气空腔,所述配重组件(12)可拆卸的安装在支撑骨架(11)上。

3.根据权利要求1所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述微生物负载单元(2)为多个,多个微生物负载单元(2)呈层状设置在箱笼上。

4.根据权利要求2所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述支撑骨架(11)为方形,所述微生物负载单元(2)的形状与支撑骨架(11)的横截面形状相仿形。

5.根据权利要求2所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述支撑骨架(11)为圆柱形,所述微生物负载单元(2)呈环状,且环状微生物负载单元(2)的轴线与支撑骨架(11)的轴线相重合。

6.根据权利要求1所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述曝气组件包括:风机(41)、曝气主管(42)和曝气支管(43),所述曝气主管(42)与风机(41)的出风口相连,所述曝气支管(43)与曝气主管(42)相连通;在曝气支管(43)上设有多个曝气孔(46),所述曝气孔(46)与膜组件(21)相连通。

7.根据权利要求6所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述曝气主管(42)上设有进气调节阀(44)和排气调节阀(45),所述进气调节阀(44)设置在风机(41)与曝气支管(43)之间,所述排气调节阀(45)设置在曝气支管(43)与曝气主管(42)的尾气排放口之间。

8.根据权利要求1所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述膜组件(21)为TPU微孔曝气膜。

9.根据权利要求2所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述支撑骨架(11)由UPVC材料制成。

10.根据权利要求1所述的一种河道水体生态环境质量同步提升工艺设备,其特征在于:所述浮岛植物包括挺水植物和/或浮叶植物。
