专利号: 2020109172244
申请人: 山东鲁班建设集团总公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种外墙保温系统建造施工方法,针对岩棉板外墙保温系统建造施工,其特征在于:

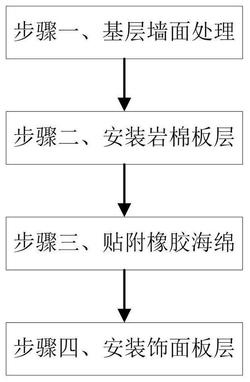

所述外墙保温系统建造施工方法包括以下具体步骤:

步骤一、基层墙面处理:将墙面清理干净,去除墙面凸起物,并在墙面均匀涂覆砂浆;

步骤二、安装岩棉板层:在岩棉板两侧均匀涂覆界面砂浆,然后将岩棉板粘贴到墙面上;

步骤三、贴附橡胶海绵:将橡胶海绵贴附到岩棉板的外表面,并在橡胶海绵上涂胶;

步骤四、安装饰面板层:将饰面板层贴附到涂抹胶水的橡胶海绵外表面,最后复压即可;

其中,步骤三在橡胶海绵上涂胶时采用一种外墙保温系统建造施工机械配合完成,所述外墙保温系统建造施工机械包括矩形的基板(1),基板(1)前表面固定安装有两块水平板(2),两块水平板(2)之间竖直固定安装有导向杆(3);导向杆(3)上滑动配合有安装座(4),两块水平板(2)之间竖直安装有贯穿安装座(4)的第一丝杠(5);位于上方的水平板(2)上固定安装有电机(6),电机(6)的输出端与第一丝杠(5)顶端固定连接;基板(1)上安装有支撑机构(7);安装座(4)上安装有涂胶机构(8)和抹胶机构(9);

所述涂胶机构(8)包括储胶箱(81)、推胶板(82)、第二丝杠(83)、出胶口(84)、滑动板(85)、通孔(86)、导向筒(87)、输胶管(88)、第一弹簧(89)、第一弹性伸缩杆(810)和凸轮(811);储胶箱(81)固定安装在安装座(4)底面上,储胶箱(81)的侧壁开设有入胶口;储胶箱(81)内部水平滑动配合有推胶板(82);储胶箱(81)内水平转动安装有贯穿推胶板(82)的第二丝杠(83);储胶箱(81)前端板上开设有至少两个出胶口(84);储胶箱(81)前端面上水平滑动配合有滑动板(85),滑动板(85)上开设有连通出胶口(84)的通孔(86);滑动板(85)前端面上水平固定安装有连通通孔(86)的导向筒(87),导向筒(87)内滑动配合有输胶管(88);输胶管(88)后端面与滑动板(85)前端面之间安装有第一弹簧(89);储胶箱(81)前端面上水平固定安装有第一弹性伸缩杆(810),第一弹性伸缩杆(810)的移动杆端部固定连接在滑动板(85)的侧壁上;第二丝杠(83)的前端贯穿储胶箱(81)前端板并固定安装有凸轮(811),凸轮(811)与滑动板(85)的侧壁滑动配合;

所述抹胶机构(9)包括弹性伸缩板(91)、抹平辊(92)、L型板(93)、复抹单元(94)和联动单元(95);弹性伸缩板(91)的数量为二,两个弹性伸缩板(91)水平固定安装在安装座(4)两侧;两个弹性伸缩板(91)的移动板之间转动安装有抹平辊(92);弹性伸缩板(91)的移动板上表面固定安装有L型板(93),L型板(93)上安装有复抹单元(94);抹平辊(92)通过联动单元(95)与复抹单元(94)连接。

2.根据权利要求1所述一种外墙保温系统建造施工方法,其特征在于:所述涂胶机构(8)中,输胶管(88)内滚动配合有与其前端面出口相互配合的滚珠(812)。

3.根据权利要求1所述一种外墙保温系统建造施工方法,其特征在于:所述涂胶机构(8)中,第二丝杠(83)的后端贯穿储胶箱(81)后端板并固定安装有圆柱齿轮(813);两块水平板(2)之间竖直固定安装有与圆柱齿轮(813)相互啮合的齿条(814)。

4.根据权利要求1所述一种外墙保温系统建造施工方法,其特征在于:所述复抹单元(94)包括转轴(941)、方形柱(942)、第二弹性伸缩杆(943)和复抹辊(944);转轴(941)竖直转动安装在L型板(93)水平段的上表面,转轴(941)上竖直固定安装有方形柱(942),方形柱(942)上沿其周向均匀固定安装有四个水平的第二弹性伸缩杆(943),第二弹性伸缩杆(943)的活动杆端部竖直转动安装有复抹辊(944)。

5.根据权利要求4所述一种外墙保温系统建造施工方法,其特征在于:所述联动单元(95)包括固定套设在转轴(941)上的第一带轮(951),弹性伸缩板(91)的移动板侧壁上固定安装有密封箱(952),抹平辊(92)端部贯穿弹性伸缩板(91)的移动板并固定安装有位于密封箱(952)内的第一锥齿轮(953);弹性伸缩板(91)的移动板侧壁上通过安装架水平转动安装有第一安装轴(954),第一安装轴(954)一端固定安装有与第一锥齿轮(953)相互啮合的第二锥齿轮(955),第一安装轴(954)另一端固定安装有第三锥齿轮(956);L型板(93)侧壁上通过安装架竖直转动安装有第二安装轴(957);第二安装轴(957)底端水平固定安装有与第三锥齿轮(956)相互啮合的第四锥齿轮(958),第二安装轴(957)顶端水平固定安装有第二带轮(959);第一带轮(951)和第二带轮(959)之间通过传动带连接。

6.根据权利要求1所述一种外墙保温系统建造施工方法,其特征在于:所述支撑机构(7)包括限位套(71)、支撑杆(72)、垫片(73)、第二弹簧(74)、通气孔(75)、限位杆(76)、安装板(77)、密封塞(78)、第三丝杠(79)和把手(710);限位套(71)的数量为四,四个限位套(71)水平固定安装在基板(1)前表面上靠近四个边角的位置;限位套(71)内滑动配合有支撑杆(72),支撑杆(72)的前端面竖直固定安装有垫片(73);支撑杆(72)的后端面与限位套(71)的内部端面之间安装有第二弹簧(74);基板(1)上对应限位套(71)的位置开设有连通限位套(71)内部的通气孔(75);基板(1)后表面上水平固定安装有限位杆(76),限位杆(76)上滑动配合有平行于基板(1)的安装板(77),安装板(77)的前表面上固定安装有与通气孔(75)相互配合的密封塞(78);基板(1)后表面上水平转动安装有贯穿安装板(77)的第三丝杠(79);基板(1)的后表面上固定安装有贯穿安装板(77)的把手(710)。
