专利号: 2020113212352
申请人: 山东鲁班建设集团总公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

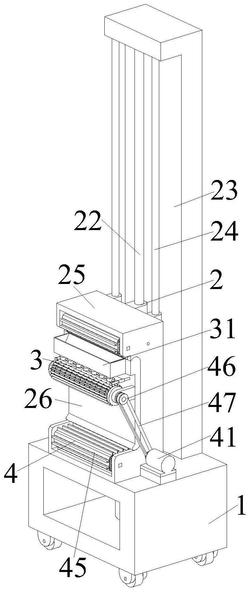

1.一种建筑外墙外立面保温墙面施工系统,其特征在于:包括安装板(1)、驱动装置(2)、涂抹装置(3)、返料装置(4)和限位装置(5),所述安装板(1)上端左侧安装有驱动装置(2),驱动装置(2)左侧安装有涂抹装置(3),涂抹装置(3)下端安装有返料装置(4),返料装置(4)与涂抹装置(3)之间安装有限位装置(5);其中:所述驱动装置(2)包括旋转电机(21)、旋转螺杆(22)、L形板(23)、导向杆(24)、升降框(25)和竖直板(26),安装板(1)内侧安装有旋转电机(21),旋转电机(21)的输出端安装有旋转螺杆(22),旋转螺杆(22)左侧设置有L形安装板(1),L形板(23)安装在安装板(1)上端右侧,旋转螺杆(22)前后两侧对称设置有导向杆(24),导向杆(24)安装在L形板(23)与安装板(1)之间,旋转螺杆(22)下侧通过螺纹连接的方式安装有升降框(25),升降框(25)内侧安装有竖直板(26);

所述涂抹装置(3)包括上料框(31)、涂抹辊(32)、涂抹板(33)、减震弹簧(34)和锁紧机构(35),竖直板(26)左侧上端安装有上料框(31),上料框(31)下方设置有涂抹辊(32),涂抹辊(32)通过轴承安装在竖直板(26)左侧,涂抹辊(32)外侧通过销轴沿其周向均匀安装有涂抹板(33),涂抹板(33)与涂抹辊(32)之间从前往后均匀设置有减震弹簧(34),涂抹辊(32)与上料框(31)之间设置有锁紧机构(35),锁紧机构(35)安装在竖直板(26)左端上侧;

所述锁紧机构(35)包括支撑杆(351)、挡板(352)、锁紧块(353)和锁紧弹簧(354),涂抹辊(32)与上料框(31)之间设置有支撑杆(351),支撑杆(351)前后对称安装在竖直板(26)左端上侧,支撑杆(351)中部通过滑动配合的方式安装有挡板(352),支撑杆(351)上端通过滑动配合的方式左右对称安装有锁紧块(353),锁紧块(353)下端与支撑杆(351)之间设置有锁紧弹簧(354);

所述返料装置(4)包括返料电机(41)、齿轮(42)、换向辊(43)、限位杆(44)、输送带(45)、带轮(46)和皮带(47),升降框(25)前端下侧安装有返料电机(41),返料电机(41)的输出端安装有齿轮(42),齿轮(42)通过轴承安装在升降框(25)内侧下端,升降框(25)内侧上端通过轴承安装有换向辊(43),换向辊(43)与齿轮(42)左方均设置有限位杆(44),限位杆(44)安装在升降杆内部左侧,齿轮(42)、换向辊(43)与限位杆(44)外侧均设置有输送带(45),返料电机(41)的输出端与涂抹辊(32)前端均安装有带轮(46),带轮(46)之间通过皮带(47)相连;

所述限位装置(5)包括安装杆(51)和滚轮(52),竖直板(26)右侧前后对称安装有安装杆(51),且安装杆(51)从上往下均匀布置,安装杆(51)内侧通过销轴安装有滚轮(52);

所述输送带(45)外侧均匀设置有横板,横板外侧设置有圆弧槽;

所述输送带(45)内侧均匀设置有轮齿,输送带(45)通过轮齿与齿轮(42)相连,且输送带(45)侧边设置有滑动槽,滚轮(52)通过滑动配合的方式安装在滑动槽内。

2.根据权利要求1所述的一种建筑外墙外立面保温墙面施工系统,其特征在于:所述安装板(1)下端四个拐角处安装有移动轮。

3.根据权利要求1所述的一种建筑外墙外立面保温墙面施工系统,其特征在于:所述上料框(31)内侧从上往下为向内倾斜的结构。

4.根据权利要求1所述的一种建筑外墙外立面保温墙面施工系统,其特征在于:所述限位杆(44)外侧通过销轴安装有辊柱。

5.根据权利要求1所述的一种建筑外墙外立面保温墙面施工系统,其特征在于:所述竖直板(26)上端与下端均设置有圆角。
