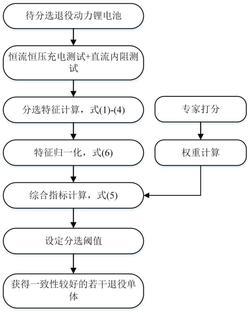

1.一种退役动力锂电池分选方法，其特征在于，包括以下步骤：获取退役动力锂电池的分选特征测量数据；

根据分选特征测量数据提取分选特征作为分选依据；

根据分选依据获取分选联合指标；

根据分选联合指标设定分选阈值进行退役动力锂电池筛选。

2.根据权利要求1所述的退役动力锂电池分选方法，其特征在于，所述获取退役动力锂电池的分选特征测量数据包括以下步骤：步骤101：以1C恒流将退役动力锂电池充电至最大电压Vmax；

步骤102：保持电池端电压为Vmax直至充电电流小于0.02A；

步骤103：静置电池2小时；

步骤104：以1/3C的电流倍率将电池放电至SOC＝80％；

步骤105：静置电池1小时；

步骤106：以1C电流脉冲给电池放电，持续时间为20秒；

步骤107：静置电池5分钟；

步骤108：以1/3C的电流倍率将电池放电至SOC＝50％；

步骤109：静置电池1小时；

步骤110：以1C电流脉冲给电池放电，持续时间为20秒；

步骤111：静置电池5分钟；

步骤112：以1/3C的电流倍率将电池放电至SOC＝20％；

步骤113：静置电池1小时；

步骤114：以1C电流脉冲给电池放电，持续时间为20秒；

步骤115：静置电池5分钟；

步骤116：以1/3C的电流倍率将电池放电至截止电压。

3.根据权利要求2所述的退役动力锂电池分选方法，其特征在于，所述获取退役动力锂电池的分选特征测量数据还包括在步骤101至步骤116过程中，获取退役动力锂电池的实时电流信息、电压信息和温度信息。

4.根据权利要求1或3所述的退役动力锂电池分选方法，其特征在于，所述分选特征包括退役动力锂电池的容量、内阻和温度。

5.根据权利要求4所述的退役动力锂电池分选方法，其特征在于，所述根据分选特征测量数据提取退役动力锂电池的容量具体包括以下步骤：在退役动力锂电池恒流恒压充电过程中，通过对电流积分计算退役动力锂电池的容量，计算公式为：其中，Q为计算得到的电池容量，tstart为充电的起始时间，tend为充电的截止时间，i(t)为充电过程电流的测量值。

6.根据权利要求4所述的退役动力锂电池分选方法，其特征在于，所述根据分选特征测量数据提取退役动力锂电池的内阻具体包括以下步骤：通过电流脉冲测试结果计算退役动力锂电池的内阻，计算公式为：其中，R为退役动力锂电池的内阻，△U和△I分别为电流脉冲测试过程中电池两端电流与电压的变化量。

7.根据权利要求4所述的退役动力锂电池分选方法，其特征在于，所述根据分选特征测量数据提取退役动力锂电池的温度具体包括以下步骤：预设电池表面发热区域的面积为A，热点的大小为S；

定义退役动力锂电池的平均温度为：

其中，Tave为退役动力锂电池的平均温度， 为发热区域内的平均最高温度；

定义退役动力锂电池的最高温度为：

其中， 为热点S内的最高温度。

8.根据权利要求4所述的退役动力锂电池分选方法，其特征在于，所述根据分选依据获取分选联合指标具体包括以下步骤：分别定义退役动力锂电池的容量、内阻、平均温度和最高温度的权重w1、w2、w3和w4，，并满足w1+w2+w3+w4＝1；

将退役动力锂电池的容量、内阻、平均温度和最高温度进行归一化计算，得到计算公式为：其中，X为退役动力锂电池的容量、内阻、平均温度和最高温度相应的指标，Xmin为各指标中的最小值，Xmax为各指标中的最大值，Xnorm为归一化后的指标；

定义退役锂电池分选的联合指标Cindex为：Cindex＝w1·Qnorm+w2·Rnorm+w3·Tave_norm+w4·Tm_norm其中，Qnorm、Rnorm、Tave_norm和Tm_norm为各分选特征经过归一化之后的值。

9.根据权利要求8所述的退役动力锂电池分选方法，其特征在于，所述根据分选联合指标设定分选阈值进行退役动力锂电池筛选具体包括以下步骤：将若干个退役锂电池分选的联合指标Cindex进行排序；

根据若干个退役锂电池分选的联合指标Cindex的分布特征，设定筛选阈值Cindex_min与Cindex_max，筛选出退役锂电池单体。
