专利号: 2020105784928
申请人: 尧友连
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

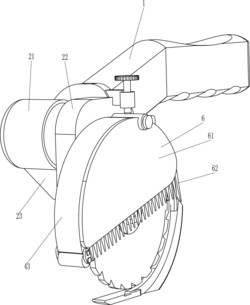

1.一种骨科用石膏模拆除器,其特征在于,包括有:手柄(1),其上设有驱动机构(2);切割机构(3),其设置在驱动机构(2)上。

2.根据权利要求1所述的一种骨科用石膏模拆除器,其特征在于,驱动机构(2)包括有:

驱动电机(21),其安装在手柄(1)上;斜块(23),其连接在驱动电机(21)上侧面,斜块(23)上连接有齿轮箱(22),驱动电机(21)的输出轴伸入齿轮箱(22)内。

3.根据权利要求2所述的一种骨科用石膏模拆除器,其特征在于,切割机构(3)包括有:

安装轴(31),其连接在齿轮箱(22)的输出轴上;螺纹盘(32),其通过螺纹连接在安装轴(31)上,螺纹盘(32)上连接有锯片(33),螺纹盘(32)为可拆卸设置。

4.根据权利要求3所述的一种骨科用石膏模拆除器,其特征在于,还包括有调节机构(4),调节机构(4)包括有:转轴(41),其转动式连接在齿轮箱(22)上,转轴(41)上转动式连接有转套(42),转套(42)上连接有弧形板(43);接触辊(44),其转动式连接在弧形板(43)末端;螺母(45),其连接在齿轮箱(22)靠近转套(42)的一侧,螺母(45)内通过螺纹连接有螺杆(46),螺杆(46)会与转套(42)接触,螺杆(46)顶部连接有转盘(47)。

5.根据权利要求4所述的一种骨科用石膏模拆除器,其特征在于,还包括有拨开机构(5),拨开机构(5)包括有:安装板(51),其连接在齿轮箱(22)上;斜口板(52),其连接在安装板(51)上,斜口板(52)底部连接有滑动板(53)。

6.根据权利要求5所述的一种骨科用石膏模拆除器,其特征在于,还包括有防尘机构(6),防尘机构(6)包括有:固定板(61),其连接在转套(42)上,固定板(61)为可拆卸设置,固定板(61)底部均匀间隔密集分布有接触刷毛(62)。
