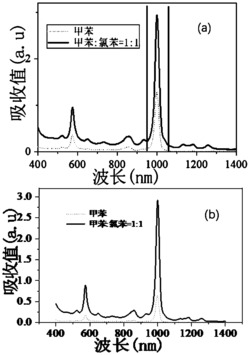

1.一种富集单一手性(6,5)SWCNTs的方法，其特征在于，所述方法为：以由甲苯和氯苯组成的混合溶剂作为分散溶剂，将PFO‑BPy和CoMoCAT碳纳米管加入到分散溶液中进行分散，离心后得到所需产物，其中，所述甲苯和氯苯的体积比为1:(1～2)。

2.根据权利要求1所述的方法，其特征在于，所述方法具体包括以下步骤：(a)取PFO‑BPy和CoMoCAT碳纳米管加入甲苯和氯苯的混合溶剂中；

(b)对步骤(a)制备的混合物进行水浴超声分散；

(c)对步骤(b)中超声分散后的混合物进行离心分离，取上层清液。

3.根据权利要求2所述的方法，其特征在于，步骤(a)中所述PFO‑BPy和CoMoCAT碳纳米管的质量比为3:(1～6)。

4.根据权利要求2所述的方法，其特征在于，步骤(a)中所述PFO‑BPy和CoMoCAT碳纳米管的质量比为3：1。

5.根据权利要求2所述的方法，其特征在于，步骤(a)中所述甲苯和氯苯的体积比为1:

1。

6.根据权利要求2所述的方法，其特征在于，步骤(a)中所述CoMoCAT碳纳米管的质量和与混合溶剂的体积比为1mg：(3～6)mL。

7.根据权利要求2所述的方法，其特征在于，步骤(a)中所述PFO‑BPy的质量和与混合溶剂的体积为1mg：(1～3)mL。

8.根据权利要求2所述的方法，其特征在于，步骤(b)中所述水浴超声的具体方法为：水浴温度为15℃～35℃，超声功率为150‑200W，超声时间为2‑4h。

9.权利要求1～8任一项所述的方法在电子器件领域中的应用。
