专利号: 202010490184X
申请人: 许昌学院
专利类型:发明专利
专利状态:已下证
专利领域: 飞行器;航空;宇宙航行
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

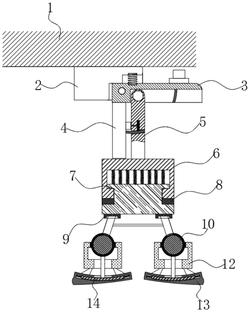

1.一种无人机起落缓冲保护架,其包括连接座、横杆、线性缓冲组件以及转动缓冲组件,其特征在于:所述连接座固定于无人机的底部,所述连接座可微调角度的连接有横杆;

所述横杆中开设有沿着横杆长度方向布设的容置槽,所述容置槽中设置有可转动90度的调节杆;

所述调节杆的底部固定有线性缓冲组件,所述线性缓冲组件的底部对称设置有两组转动缓冲组件;

其中,所述无人机起落时,调节杆转动至竖向方向,以便所述线性缓冲组件以及转动缓冲组件能够缓冲来自于竖向上的力,且当无人机腾空时,所述调节杆通过转动收纳于所述容置槽中,以便所述线性缓冲组件以及转动缓冲组件能够缓冲来自于侧面的碰撞力;

所述转动缓冲组件包括转动调节座、外缓冲座、内缓冲座、内筒以及外筒,其中,所述外筒同轴套设在所述内筒上,且所述外筒与所述内筒之间连接有多组弹性连接件,所述内筒还沿着其轴向向外延伸且伸出所述外筒与支杆相连;

所述转动调节座的内部开设有T形柱槽,所述转动调节座的顶部开设有圆形通槽与T形柱槽相连通,用于半嵌入所述外筒;

所述外筒的外圆周还对称开设有弧形槽,所述转动调节座的圆形通槽开口处对称固定有与弧形槽相对应的摩擦片,所述摩擦片滑动设置在弧形槽中;

所述转动调节座的底部采用支撑杆连接有外缓冲座;

所述外缓冲座的内部开设有滑槽,用于滑动连接所述内缓冲座,所述外缓冲座的中部还开设有让位通槽,以便所述内缓冲座的中部采用连接杆与外筒相连接。

2.根据权利要求1所述的一种无人机起落缓冲保护架,其特征在于:所述内缓冲座的两侧采用复位弹簧与滑槽相连接;

所述转动调节座的T形柱槽中还充满了填充棉;

所述外缓冲座的底部为弧形,所述滑槽以及内缓冲座均为弧形。

3.根据权利要求1所述的一种无人机起落缓冲保护架,其特征在于:所述支杆倾斜固定于安装座上,所述安装座固定于线性缓冲组件的底部。

4.根据权利要求1所述的一种无人机起落缓冲保护架,其特征在于:所述线性缓冲组件包括缓冲座、内嵌座以及弹性棉,其中,所述内嵌座的横截面为工字形,其滑动设置在所述缓冲座的T形槽中,且所述内嵌座的顶部与所述缓冲座的T形槽之间连接有多组缓冲弹簧;

所述内嵌座与所述缓冲座之间还采用弹性棉相连接。

5.根据权利要求4所述的一种无人机起落缓冲保护架,其特征在于:所述横杆的下方竖直固定有限位杆,且当所述调节杆转动至竖直状态时,所述缓冲座的顶部刚好与限位杆相接触,且所述横杆的长度能够使得当所述调节杆收纳于容置槽时,所述缓冲座的顶部刚好与横杆相接触;

所述横杆上固定有定位弧杆一,所述限位杆上固定有定位弧杆二,以便在所述调节杆处在不同状态时锁紧所述调节杆。

6.根据权利要求5所述的一种无人机起落缓冲保护架,其特征在于:所述调节杆中还设置有锁紧组件,所述锁紧组件包括锁紧槽、电机二以及锁紧盘,其中,所述锁紧槽贯穿开设于调节杆中且与定位弧杆一和定位弧杆二相对应,所述调节杆的中还转动设置有锁紧盘,所述锁紧盘的外圆周四分之一部分向外形成凸起,用于卡紧所述定位弧杆一或者定位弧杆二,所述锁紧盘由固定在调节杆外部的电机二进行驱动转动。

7.根据权利要求1所述的一种无人机起落缓冲保护架,其特征在于:所述调节杆采用转轴转动设置在横杆的容置槽中,且所述调节杆由固定在横杆外部的电机一进行驱动转动。

8.根据权利要求1所述的一种无人机起落缓冲保护架,其特征在于:所述连接座中开设有限位槽,所述横杆转动设置在限位槽中,且所述横杆的顶部与所述限位槽的顶部将接触,从而使得所述横杆只能沿着逆时针进行转动;

所述限位槽的一侧开设有安装槽从而与所述限位槽构成阶梯状槽体,所述安装槽的顶壁采用弹簧与所述横杆的顶部相连接。

9.根据权利要求8所述的一种无人机起落缓冲保护架,其特征在于:所述横杆的顶部还固定有限位块。
