专利号: 2020103990704
申请人: 吉林建筑科技学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

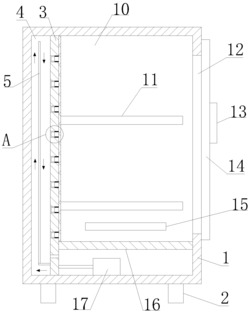

1.一种大数据计算机网络安全防护装置,其特征在于,包括箱体(1)、半导体制冷片(8)和抽风装置(17);

箱体(1)内设有第一隔板(3);第一隔板(3)用于将箱体(1)内部分为散热仓(4)和第一放置仓;第一放置仓内部设有第二隔板(16);第二隔板(16)与第一隔板(3)垂直用于将第一放置仓内部分为安装仓(10)和第二放置仓;其中,第一隔板(3)上设有多组用于连通散热仓(4)和安装仓(10)的第一通孔(7),第一隔板(3)位于安装仓(10)的端面上设有导热板(6);

多组半导体制冷片(8)分别安装在多组第一通孔(7)内,多组半导体制冷片(8)的冷端均压紧导热板(6);其中,每组第一通孔(7)内均填充用于隔绝每组半导体制冷片(8)冷热端的隔热胶(9);

散热仓(4)内设有L形隔板(5)用于在散热仓(4)内形成气流通道;气流通道的出气端与第二放置仓连通;第二放置仓在箱体(1)上设有进气孔和排气孔;气流通道的进气端通过管道与抽风装置(17)出气端连接;抽风装置(17)安装在第二放置仓内,抽风装置(17)的进气端通过管道连接进气孔;

安装仓(10)内并排设有多组用于安装大数据计算机本体(18)的放置板(11);每组放置板(11)均与导热板(6)连接;安装仓(10)在箱体(1)的端面上设有第一开口(12)和多组用于供导线穿过的进线口(15),安装仓(10)的内壁上设有多组用于密封进线口并供多组导线穿过的穿线密封组件,安装仓(10)的内壁上均匀设有多组排线架(24);其中,箱体(1)的端面上设有用于密封第一开口(12)的密封门(14);密封门(14)上设有用于将密封门(14)与箱体(1)锁紧的智能锁(13);每组穿线密封组件均包括安装板(22)、盖板(23)和多组穿线件;每组穿线件均包括第一夹持部(251)和两组第二夹持部(252);

安装板(22)安装在安装仓(10)的内壁上,安装板(22)上设有多组用于安装第一夹持部(251)的安装槽(221);每组安装槽(221)均在安装板(22)朝向进线口(15)的端面上设有用于供导线穿入的第二开口(222),每组安装槽(221)均在安装板(22)远离进线口(15)的端面上设有用于供导线穿出的第三开口(223);

两组第二夹持部(252)分别设置在第一夹持部(251)的两侧;两组第二夹持部(252)和第一夹持部(251)延其端面设有缝隙(253);第一夹持部(251)上设有与缝隙(253)连通的穿线孔(254),第一夹持部(251)配合容纳在安装槽(221)内,两组第二夹持部(252)分别配合容纳在第二开口(222)和第三开口(223)内;

盖板(23)连接连接安装板(22),盖板(23)朝向安装仓(10)的内壁压紧安装仓(10)的内壁,盖板(23)朝向多组第二夹持部(252)和多第一夹持部(251)的端面压紧多组第二夹持部(252)和多第一夹持部(251)。

2.根据权利要求1所述的一种大数据计算机网络安全防护装置,其特征在于,每组放置板(11)的端面上均设有导热层;每组导热层均与导热板(6)连接。

3.根据权利要求1所述的一种大数据计算机网络安全防护装置,其特征在于,第二放置仓内设有第三隔板(19);第三隔板(19)与第二隔板(16)垂直用于将第二放置仓内部分为用于安装抽风装置(17)的出气仓和进气仓(21);进气仓(21)内设有多层过滤网(20);其中,进气孔、进气仓(21)和抽风装置(17)的进气端依次连通;排气孔和出气仓连通。

4.根据权利要求1所述的一种大数据计算机网络安全防护装置,其特征在于,箱体(1)的下端面设有多组支撑脚(2);每组支撑脚(2)的下端面均设有弹性垫。

5.根据权利要求1所述的一种大数据计算机网络安全防护装置,其特征在于,第一夹持部(251)和两组第二夹持部(252)为一体化结构;第一夹持部(251)的高度值大于第二夹持部(252)的高度值。

6.根据权利要求5所述的一种大数据计算机网络安全防护装置,其特征在于,盖板(23)与安装仓(10)内壁压紧的端面上设有密封垫。

7.根据权利要求1所述的一种大数据计算机网络安全防护装置,其特征在于,每组排线架(24)均包括固定板(241)、安装块(242)、锁扣(245)和贴合板(246);

固定板(241)连接安装仓(10)的内壁,固定板(241)远离安装仓(10)的端面上均匀设有多组第一弧形槽;每组第一弧形槽均在固定板(241)的端面设有第四开口;安装块(242)安装在固定板(241)端面的一侧,安装块(242)上设有定位盲孔;

贴合板(246)上均匀设有多组第二弧形槽;每组第二弧形槽均在贴合板(246)的端面设有第五开口;贴合板(246)的一端设有定位柱,贴合板(246)和固定板(241)装配状态下,定位柱配合插入定位盲孔内,贴合板(246)压紧固定板(241),贴合板(246)的另一端通过锁扣(245)连接固定板(241);第二弧形槽和第一弧形槽一一对应,第二弧形槽和第一弧形槽组成供导线穿过的穿线槽孔(243)。

8.根据权利要求7所述的一种大数据计算机网络安全防护装置,其特征在于,每组第二弧形槽内均设有夹持件(244);每组夹持件(244)均为弹性橡胶材质制成。

9.根据权利要求8所述的一种大数据计算机网络安全防护装置,其特征在于,每组夹持件(244)的投影均为扇形,每组夹持件(244)的外周面上均设有夹持槽(2441);每组夹持槽(2441)均过盈夹持贴合板(246)。
