专利号: 2020103357853
申请人: 安徽中巨机电设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-22
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

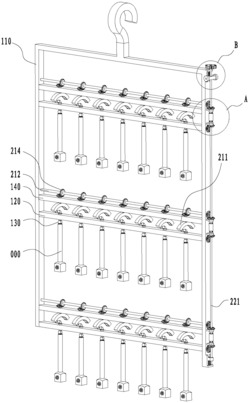

1.一种对挂具进行装载腔体的方法,其特征在于,包括如下步骤:

将挂具上用于承载腔体的承载部设置成活动式的,在装配腔体时,将承载部的姿态调整至与即将挂载的腔体相对应布置的装配状态;

移动腔体,将腔体的一端可拆卸式装载到承载部上;

在腔体装载到承载部上之后,调节承载部的姿态至工作状态,所述工作状态为腔体的外表面处于能够被喷漆处理的状态。

2.根据权利要求1所述的对挂具进行装载腔体的的方法,其特征在于,在将腔体装配到承载部的过程中,先在腔体的进线端装配连接头;然后将连接头通过球头销与球头套卡接配合的方式装配到承载部上,实现将腔体可拆卸式装载到承载部上;连接头和承载部之间的连接强度满足在腔体喷涂油漆时的吊挂需求。

3.根据权利要求2所述的对挂具进行装载腔体的方法,其特征在于,通过将连接头上设置的球头销卡入到承载部上设置的球头套内,实现连接头与承载部的可拆卸式装载。

4.根据权利要求3所述的对挂具进行装载腔体的方法,其特征在于,采用能够发生形变的各弹性件构成具有容置腔的球头套,通过将球头销的球头部由球头套的插入口口塞入容置腔内,实现连接头与球头套的卡接装配。

5.根据权利要求1至4任意一项所述的对挂具进行装载腔体的方法,其特征在于,承载部采用转动安装的方式装配在挂具上,通过转动承载部实现调整承载部的姿态。

6.根据权利要求5所述的对挂具进行装载腔体的方法,其特征在于,在承载部处于工作状态时,承载部上挂载的腔体呈吊挂状布置;

将球头套采用活动安装的方式装配在承载部上,在对挂具上的腔体实施喷漆处理时,通过调节球头套的姿态使得腔体外表面各处都能处于被喷漆处理的状态。

7.根据权利要求6所述的对挂具进行装载腔体的方法,其特征在于,球头套转动安装在承载部上,通过转动球头套实现对球头套姿态的调节。

8.根据权利要求7所述的对挂具进行装载腔体的方法,其特征在于,在挂具上沿高度方向间隔布置承载部,同步调节各承载部切换至装配状态/工作状态。

9.根据权利要求8所述的对挂具进行装载腔体的方法,其特征在于,当承载部处于工作状态时,同步调节各承载部上的各球头套进行转动。

10.根据权利要求8所述的对挂具进行装载腔体的方法,其特征在于,包含如下特征A~B中至少一者:A.当承载部处于装配状态时,通过一次装配操作完成对当前的一个承载部实施装配腔体的操作,并在完成对当前的一个承载部实施装配腔体的操作之后,再对下一个承载部实施装配腔体的操作,直至所有承载部均完成装配腔体的操作为止,则完成对一个挂具实施装配腔体的操作;

B.当承载部处于装配状态时,将腔体逐个装载到各承载部上。
