专利号: 2020103070834
申请人: 洛阳蓝泉科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

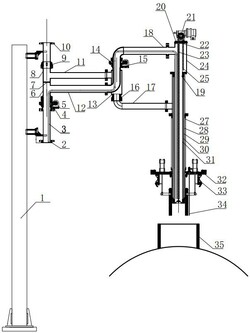

1.一种火车罐口机械锁紧双密封装车鹤管,包括通过液相外臂旋转接头(14)连接的液相内臂管(12)和液相外臂管(18),以及通过气相外臂旋转接头(16)连接的气相内臂管(11)和气相外臂硬管(17),液相外臂旋转接头(14)和气相外臂旋转接头(16)的旋转轴线重合,所述的液相外臂管(18)与液相垂管(19)连接,气相外臂硬管(17)与液相垂管外套设的气相垂管(27)连接,气相垂管(27)下端设有用于封闭罐口的密封盖,其特征在于:所述的密封盖包括一个可覆盖在罐口(35)的环形盖板(36)和一个固定在盖板下端面中心的内扣爪连接筒(42),所述的内扣爪连接筒(42)外围设有可深入罐口内部的气囊支架(37),在气囊支架(37)的外圆周上设有与罐口内壁配合的气囊密封体(33),盖板(36)下端面的周边设有与罐口上端口配合的内扣锁紧密封体(32);所述内扣爪连接筒(42)的外圆周分布有与其外壁铰接的内扣爪(41),所述内扣爪连接筒(42)与气囊支架(37)之间间隔设置,设置在盖板(36)的上方的气缸(39)的活塞杆(38)穿过该间隔空间与内扣爪(41)的中部转动连接;所述内扣爪(41)的长度大于内扣爪连接筒(42)与罐口内壁之间的距离,使内扣爪(41)经活塞杆(38)带动抬起后能够由下向上抓持罐口内壁;

所述的液相垂管(19)和气相垂管(27)均为伸缩套管结构,其中气相垂管(27)套接的气相下伸管(31)与内扣爪连接筒(42)和盖板(36)固定连接;

在液相内臂管(12)上套设有一个能够与其外壁之间形成封闭空间的夹套(13),气相外臂旋转接头(16)设置在夹套(13)上并与夹套内部空间连通,所述的气相外臂硬管(17)通过气相外臂旋转接头(16)和夹套(13)的内部空间与气相内臂管(11)连通。

2.如权利要求1所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述的活塞杆(38)通过内扣爪连板(40)与内扣爪(41)的中部转动连接。

3.如权利要求1所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:经内扣爪连接筒(42)与气囊支架(37)之间的间隔空间向下穿设有延伸至罐口内的高液位检测探头(34)。

4.如权利要求1所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述的液相垂管(19)套接有可向下伸出的液相外下伸管(29),液相外下伸管(29)通过从液相垂管(19)中穿过的链条(25)与液相垂管(19)顶端设置的气动提升机构(21)连接。

5.如权利要求4所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述的液相垂管(19)的上端设有液相垂管上连板(20),液相垂管上连板(20)上设有供链条(25)穿过的通孔(26),液相垂管上连板(20)下端设有与通孔(26)对接并沿液相垂管(19)向下延伸的降压管(23)。

6.如权利要求1所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述液相内臂管(12)的入口端通过液相旋转接头(4)与竖向设置的液相入口法兰管(44)连接,在所述的液相内臂管(12)内穿设有一根残液吸管(3),残液吸管(3)的入口端设置在液相入口法兰管(44)内,并与液相入口法兰管的内腔连通;残液吸管(3)穿过液相内臂管(12)和液相外臂管(18)延伸至液相垂管(19)下部,并且残液吸管(3)出口端的水平位置高度低于其入口端高度。

7.如权利要求6所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述残液吸管(3)的出口端水平位置高度高于液相垂管(19)下部的出口端管口。

8.如权利要求1所述的一种火车罐口机械锁紧双密封装车鹤管,其特征在于:所述的液相内臂管(12)包括水平部分以及与液相外臂旋转接头(14)连接的竖直部分,所述夹套(13)设置在该竖直部分的外部。
