专利号: 2020102862982
申请人: 深圳市华海科技研发有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

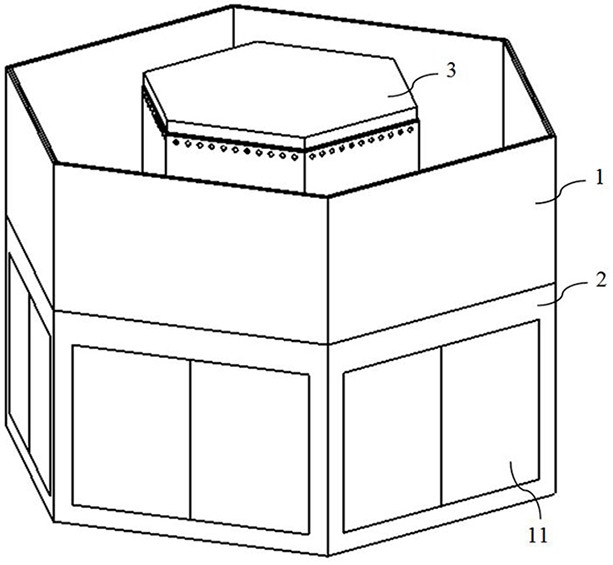

1.一种室内多面生态水景系统,包括:缸体、缸座、第一缸盖、水处理换水系统、加气系统、土壤层、座门、外通道、第一内通道、第二内通道、水体;

所述缸体由外管、内管、多边板、挡管、面管、筋板、隔板组成;多边板外形呈多边形,边数为k,k≥3;在多边板的中心部设有多边板孔;外管是与多边板相同的多边管形;外管的底面与多边板的外形相吻合并密封固定连接;内管是径向尺寸比外管小、比多边板孔的径向尺寸大、高度与外管相等的管形;内管与外管在多边板同侧,内管的底面与多边板密封固定连接;挡管的形状与外管相同;挡管径向尺寸比外管小,比内管略大,与内管在多边板同侧,挡管的底面与多边板固定连接;内管内部的空间与多边板孔形成所述外通道;隔板的数量为2件,位于挡管与内管之间的空间均匀分布,分别与内管的外表面、挡管的内表面、多边板的上表面密封固定连接,将挡管与内管之间的空间分隔为所述第一内通道和所述第二内通道;外管用透明材料制作;在挡管的上部周边设有上档孔,上档孔的轴线与所述水体的上表面平齐;在挡管的下部周边设有下档孔,下档孔的位置高于所述土壤层的上表面;

所述缸座由底板、座板、外柱组成;底板与座板的外形与所述缸体的外形相同,座板在底板的上方,对应边平行对齐;在底板与座板之间多边形的角部设有外柱,分别与底板、座板固定连接,数量为k;相邻的两个外柱之间形成控制区;在底板的中心部设有底板孔;在座板的中心部设有座板孔;

所述缸体放置在所述缸座的座板上;

所述第一缸盖的外形和尺寸与所述缸体的挡管的外形和尺寸相同,所述第一缸盖上设有第一避空位;所述第一缸盖可移动地盖在所述缸体的挡管上;

所述水处理换水系统由水处理器、第一进水管、第一进水口、第二进水口、出水管、出水口、第一三通阀、给水管、第二三通阀、排水管组成,水处理器放置在所述缸座的任一控制区中;第一进水口、第二进水口位于所述第一内通道中,出水口位于所述第二内通道中且远离第一进水口;第一进水管从所述第一内通道经过所述第一缸盖的第一避空位绕过所述缸体的内管的顶面进入所述外通道,再穿过所述缸座的座板孔,通过第一三通阀与水处理器连接;出水管从第二三通阀穿过所述缸座的座板孔进入所述外通道,经过所述第一缸盖的第一避空位绕过所述缸体的内管的顶面进入所述第二内通道中连接出水口;给水管穿过所述缸座的底板孔与水源连接;排水管穿过所述缸座的底板孔与旧水收集装置连接;

所述加气系统由气瓶、第一出气管、细化头组成;气瓶放置在所述缸座的任一控制区中,细化头位于所述第二内通道中靠底部的位置;第一出气管穿过所述缸座的座板孔进入所述外通道,经过所述第一缸盖的第一避空位绕过所述缸体的内管的顶面进入所述第二内通道连接细化头;

所述座门位于所述缸座的控制区,

在外管的顶面与内管的顶面之间固定设置有筋板,

紧贴所述缸体的外管的外侧设有面管,面管的形状与外管的形状相同;面管的底面不低于所述土壤层的上表面;面管用透明材料制作;在所述缸座的座板上沿周边设有座饰板,座饰板的内表面包围所述缸体的外管的外表面,座饰板的顶面在所述缸体的面管的底面下方。
