专利号: 2020102669398
申请人: 深圳市华海科技研发有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-03
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

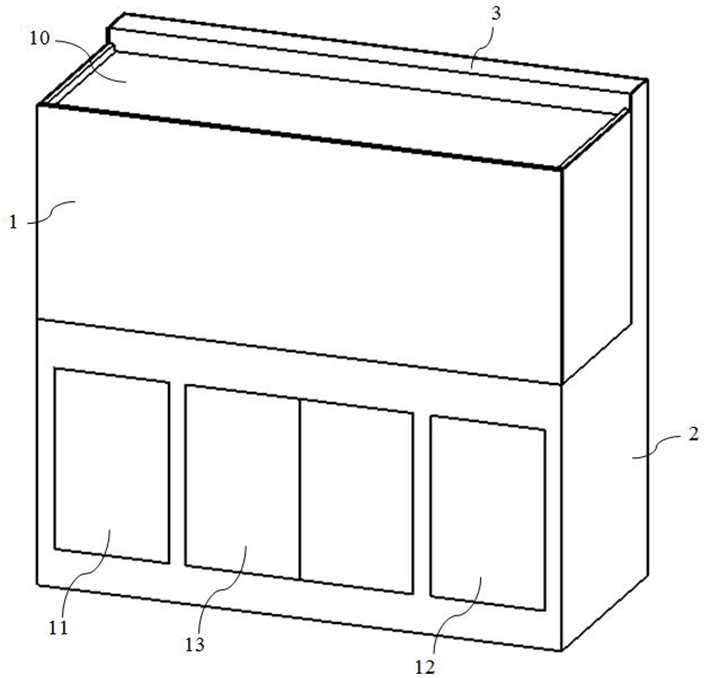

1.一种室内俯视生态水景系统,其特征在于,包括造景缸、支撑箱、顶盖、水处理换水系统、加气系统、土壤层、水体;

所述造景缸由前板、后板、左板、右板、平板组成无盖方缸,前板、左板、右板为透明材料;在方缸内靠近后板处设有挡板;挡板与后板之间设有中隔板;后板、挡板、左板、中隔板之间的空间形成左内通道;后板、挡板、右板、中隔板之间的空间形成右内通道;挡板的顶面低于所述水体的上表面;挡板的底面高于所述土壤层的上表面;挡板上设置有图案,图案朝向所述水体中心;

所述支撑箱由底板、座板、左隔板、右隔板、左围板、右围板、前饰板、左饰板、右饰板、后围板组成;在底板、座板、左隔板与左围板之间形成左控制区;在底板、座板、右隔板与右围板之间形成右控制区;在座板、左隔板、右隔板与底板之间形成储物区;前饰板的前饰端面、左饰板的左饰端面、右饰板的右饰端面不低于所述土壤层的顶面;

在所述支撑箱的座板上外通道的下方的左右两侧设有过管孔;在所述支撑箱上形成左控制区的底板左部或左围板下部或后围板的左下部上设有过气孔和过线孔;在所述支撑箱上形成右控制区的底板右部或右围板下部或后围板的右下部上设有给排水管孔;

所述造景缸放置在所述支撑箱的座板上,所述造景缸的后板与所述支撑箱的后围板之间的空间形成外通道;

所述顶盖上设有盖凸缘、避空位、盖前面、盖底面;所述顶盖的盖凸缘朝下,盖前面朝向所述水体,盖底面与所述造景缸的后板的顶面接触,可移动地盖在所述造景缸上;盖凸缘高于所述水体的上表面;

所述水处理换水系统由水处理器、进水管、第一进水口、第二进水口、出水管、出水口、第一三通阀、给水管、第二三通阀、排水管组成,水处理器放置在所述支撑箱的左控制区或右控制区中;第一进水口、第二进水口位于所述造景缸的左内通道和右内通道中的其中一个通道中,出水口位于所述造景缸的左内通道和右内通道中的另一个通道中;进水管或出水管分别穿过支撑箱的过管孔;给水管连接水源,排水管连接废水收集装置;通过第一三通阀与第二三通阀的接通方式的组合,切换实现水处理、排水和给水三种状态;

所述加气系统由气瓶、第一出气管、出气口组成;气瓶放置在所述支撑箱的左控制区或右控制区中,第一出气管穿过所述支撑箱的过管孔进入外通道,经过所述顶盖的避空位绕过所述造景缸的顶面进入左内通道或右内通道,出气口位于左内通道或右内通道中靠底部的位置。

2.如权利要求1所述的室内俯视生态水景系统,其特征在于,在所述支撑箱的左控制区设有左前门,在所述支撑箱的右控制区设有右前门,在所述支撑箱的储物区设有储物门。

3.如权利要求1所述的室内俯视生态水景系统,其特征在于,还包括温度控制系统,所述温度控制系统由温控器、温度传感器、传感线、调温器、调温线组成;温控器放置在左控制区或右控制区中;温度传感器与调温器分别位于造景缸的左内通道和右内通道的不同通道中;传感线和调温线分别穿过支撑箱的过管孔。

4.如权利要求1所述的室内俯视生态水景系统,其特征在于,还包括彩灯系统,由彩灯控制器、装饰彩灯、平线、彩灯线组成;彩灯控制器设置在所述支撑箱的左控制区或右控制区中;彩灯线穿过外通道绕过所述造景缸的后板的顶面进入方缸中,经过左内通道或右内通道与平线连通;平线埋入到土壤层中;装饰彩灯与彩灯控制器电性连接,隐藏设置在水景中。

5.如权利要求1所述的室内俯视生态水景系统,其特征在于,还包括气泡发生系统,由气泡发生器、第二出气管、平管、单向阀、气泡头组成;气泡发生器位于所述支撑箱的左控制区或右控制区内;第二出气管穿过所述支撑箱的过管孔,平管埋入到所述土壤层中,气泡头隐藏设置在水景中。

6.如权利要求1所述的室内俯视生态水景系统,其特征在于,在所述造景缸的前板外侧设有前面板,前面板为透明材料;在所述造景缸的左板外侧设有左面板,左面板为透明材料;在所述造景缸的右板外侧设有右面板,右面板为透明材料。

7.如权利要求6所述的室内俯视生态水景系统,其特征在于,所述造景缸的前面板的厚度与所述支撑箱的前饰板的厚度相同;所述造景缸的左面板的厚度与支撑箱的左饰板的厚度相同;所述造景缸的右面板的厚度与所述支撑箱的右饰板的厚度相同。

8.如权利要求1所述的室内俯视生态水景系统,其特征在于,在所述顶盖的盖前面上设置图案,图案朝向所述水体中心。

9.如权利要求8所述的室内俯视生态水景系统,其特征在于,所述顶盖的盖前面上图案与所述造景缸的挡板上的图案为连续图案。

10.如权利要求1所述的室内俯视生态水景系统,其特征在于,将上述两组系统背靠背摆放,每组均不靠墙。
