专利号: 202010273962X
申请人: 郑州铁路职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

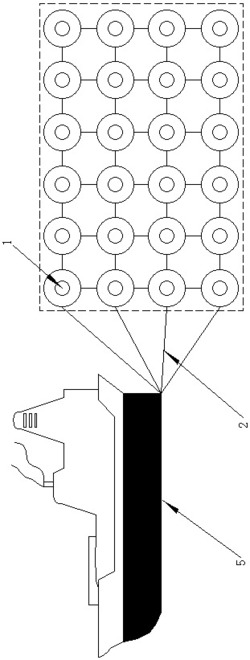

1.一种浮动式水面太阳能光伏发电系统,其特征在于:包括浮动式集光单元、传导单元、发电单元和牵引单元;

所述浮动式集光单元漂浮在水面上用于收集太阳光,且浮动式集光单元与牵引单元牵引连接;

所述传导单元为光纤传导装置,光纤传导装置的输入端连接浮动式集光单元,光纤传导装置的输出端连接发电单元;

所述发电单元设置在牵引单元上;

所述浮动式集光单元包括浮体,浮体上布置有光纤集光层结构,光纤集光层结构包括由下至上依次布置的反射层和光纤编织层,光纤编织层由未加包层的光纤束编制成面;

光纤传导装置的输入端连接光纤编织层的光纤束末端。

2.根据权利要求1所述的浮动式水面太阳能光伏发电系统,其特征在于:所述光纤编织层由未加包层的光纤束按纬向法编制。

3.根据权利要求1所述的浮动式水面太阳能光伏发电系统,其特征在于:所述浮体为气囊型结构,气囊型结构的下半部填有发泡材料,气囊型结构的上半部为透明材料制成的膜状结构,光纤集光层结构设置在膜状结构的内衬处。

4.根据权利要求1-3任一项所述的浮动式水面太阳能光伏发电系统,其特征在于:所述浮动式集光单元呈阵列布置并连接形成浮动式集光单元方阵,浮动式集光单元方阵与牵引单元牵引连接。

5.根据权利要求4所述的浮动式水面太阳能光伏发电系统,其特征在于:所述发电单元包括菲尼尔透镜、太阳能电池板和蓄电池,光纤传导装置的输出端传输的光线进入菲尼尔透镜,经菲尼尔透镜聚光后进入太阳能电池板将太阳能转化为电能,电能储存在蓄电池中。

6.根据权利要求5所述的浮动式水面太阳能光伏发电系统,其特征在于:所述光纤编织层有两个光纤束末端,其中一个光纤束末端与光纤传导装置的输入端连接。

7.根据权利要求6所述的浮动式水面太阳能光伏发电系统,其特征在于:还包括反向照明单元,反向照明单元包括LED发光装置和LED光传导装置,LED发光装置产生LED光线,LED光线进入LED光传导装置的输入端,LED光传导装置的输出端与光纤编织层的另一个光纤束末端连接。

8.根据权利要求7所述的浮动式水面太阳能光伏发电系统,其特征在于:所述 LED发光装置由发电单元的蓄电池供电。
