专利号: 2020102737465
申请人: 郑州铁路职业技术学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-08
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

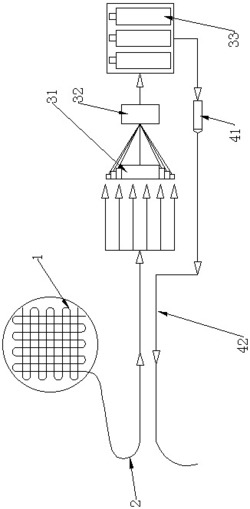

1.一种光纤传导太阳能光伏发电系统,包括集光单元、传导单元和发电单元,其特征在于:所述集光单元为光纤集光层结构,其包括由下至上依次布置的反射层和光纤编制层,光纤编织层由未加包层的光纤束编制成面;

所述传导单元为光纤传导装置,光纤传导装置的输入端连接纤编织层的光纤束末端,光纤传导装置的输出端连接发电单元。

2.根据权利要求1所述的光纤传导太阳能光伏发电系统,其特征在于:所述发电单元包括菲尼尔透镜、太阳能电池板和蓄电池,光纤传导装置的输出端传输的光线进入菲尼尔透镜,经菲尼尔透镜聚光后进入太阳能电池板将太阳能转化为电能,电能储存在蓄电池中。

3.根据权利要求1所述的光纤传导太阳能光伏发电系统,其特征在于:所述光纤编织层有两个光纤束末端,其中一个光纤束末端与光纤传导装置的输入端连接。

4.根据权利要求3所述的光纤传导太阳能光伏发电系统,其特征在于:还包括反向照明单元,反向照明单元包括LED发光装置和LED光传导装置,LED发光装置产生LED光线,LED光线进入LED光传导装置的输入端,LED光传导装置的输出端与纤编织层的另一个光纤束末端连接。

5.根据权利要求4所述的光纤传导太阳能光伏发电系统,其特征在于:所述 LED发光装置由发电单元的蓄电池供电。

6.根据权利要求1-5任一项所述的光纤传导太阳能光伏发电系统,其特征在于:所述光纤编织层由未加包层的光纤束按纬向法编制。

7.根据权利要求1-5任一项所述的光纤传导太阳能光伏发电系统,其特征在于:所述光纤编织层的光纤束固定在合成树脂基体内。

8.根据权利要求1-5任一项所述的光纤传导太阳能光伏发电系统,其特征在于:所述光纤编制层上方还设有防水层。
