专利号: 2020102513657
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

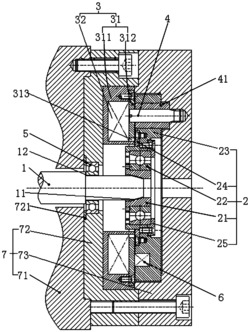

1.一种电磁保护轴承装置,其特征在于,包括:

锥形外表面(11),两个所述锥形外表面(11)对称设置在转子(1)的两端;

支承组件(2),所述支承组件(2)为两组,两组所述支承组件(2)分别对应两个锥形外表面(11)设置,所述支承组件(2)的内周面为与所述锥形外表面(11)相适应的内锥面,所述支承组件(2)可轴向靠近并转动支承所述锥形外表面(11);

电磁吸附组件(3),所述电磁吸附组件(3)为两组且分别对应两组支承组件(2)设置,所述电磁吸附组件(3)可产生吸附力带动支承组件(2)沿导向柱(4)轴向运动以靠近或远离所述锥形外表面(11),当所述电磁吸附组件(3)断电时,吸附力消失,所述支承组件(2)在复位件(6)的作用下沿导向柱(4)轴向运动以远离或靠近所述锥形外表面(11);

限位轴承(5),所述限位轴承(5)被间隙装配在所述转子(1)的外周,所述限位轴承(5)与所述转子(1)之间的轴向间隙小于转子正常转动时所述支承组件(2)的内锥面与所述锥形外表面(11)之间的轴向间隙。

2.根据权利要求1所述的一种电磁保护轴承装置,其特征在于,所述支承组件(2)包括支承件(21)和活动件(23),所述支承件(21)可转动地设置在所述活动件(23)的内周,所述支承件(21)的内周面为与所述锥形外表面(11)相适应的内锥面,所述活动件(23)沿至少一个导向柱(4)轴向运动。

3.根据权利要求2所述的一种电磁保护轴承装置,其特征在于,所述导向柱(4)被平行于转子(1)的轴线装配,所述导向柱(4)的中间段为光滑段,所述活动件(23)通过直线轴承(41)沿所述导向柱(4)的光滑段运动。

4.根据权利要求2或3所述的一种电磁保护轴承装置,其特征在于,所述活动件(23)的朝向所述电磁吸附组件(3)的端面上设置有吸附件(24)。

5.根据权利要求4所述的一种电磁保护轴承装置,其特征在于,所述电磁吸附组件(3)包括线圈槽(31)和线圈(32),所述线圈(32)安装在所述线圈槽(31)内,所述线圈槽(31)上开有支承孔,所述线圈槽(31)上还形成朝向所述吸附件(24)的开孔(313)。

6.根据权利要求5所述的一种电磁保护轴承装置,其特征在于,所述线圈槽(31)采用导磁能力强的材料制成,所述活动件(23)采用导磁能力差的材料制成。

7.根据权利要求5-6任一项所述的一种电磁保护轴承装置,其特征在于,所述电磁吸附组件(3)、限位轴承(5)和支承组件(2)均被装配在支架(7)上,所述导向柱(4)的一端拧入所述支架(7)中,所述导向柱(4)的另一端装入所述支承孔中。

8.根据权利要求1所述的一种电磁保护轴承装置,其特征在于,所述电磁吸附组件(3)位于所述支承组件(2)的轴向外侧,所述电磁吸附组件(3)吸附所述支承组件(2)远离所述锥形外表面,所述支承组件(2)在所述复位件(6)的作用下靠近并支承所述锥形外表面(11);或者,所述电磁吸附组件(3)位于所述支承组件(2)的轴向内侧,所述电磁吸附组件(3)吸附所述支承组件(2)靠近并支承所述锥形外表面(11),所述支承组件(2)在所述复位件(6)的作用下远离所述锥形外表面(11)。

9.根据权利要求1所述的一种电磁保护轴承装置,其特征在于,所述复位件(6)设置在所述电磁吸附组件(3)和所述支承组件(2)之间,所述复位件(6)的一端作用于所述电磁吸附组件(3),所述复位件(6)的另一端作用于所述支承组件(2)。

10.根据权利要求1所述的一种电磁保护轴承装置,其特征在于,所述转子(1)的靠近所述限位轴承(5)的外表面为阶梯外表面(12),所述限位轴承(5)与所述阶梯外表面(12)之间存在轴承间隙和径向间隙。
