专利号: 2020102506530
申请人: 江苏理工学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-12-30
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

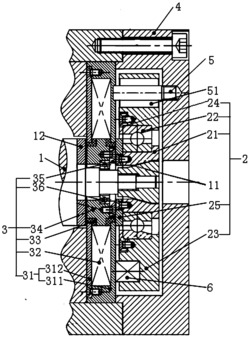

1.一种集成式电磁保护轴承装置,其特征在于,包括:锥形外表面(11),两个所述锥形外表面(11)对称设置在转子(1)的两端;

支承组件(2),所述支承组件(2)为两组,两组所述支承组件(2)分别对应两个锥形外表面(11)设置,所述支承组件(2)的内周面为与所述锥形外表面(11)相适应的内锥面,所述支承组件(2)可轴向靠近并转动支承所述锥形外表面(11);

轴向推力盘(12),所述轴向推力盘(12)为两个,两个所述轴向推力盘(12)对称设置在所述转子(1)的两端;

电磁吸附组件(3),所述电磁吸附组件(3)为两组,电磁吸附组件(3)位于轴向推力盘(12)和支承组件(2)之间,所述电磁吸附组件(3)为位于同一端的所述支承组件(2)和所述轴向推力盘(12)提供吸附力,正常工作状态下,两组所述电磁吸附组件(3)产生吸附力,两组所述支承组件(2)在所述吸附力的作用下轴向远离所述锥形外表面(11),所述转子(1)可正常转动,同时两个轴向推力盘(12)在所述吸附力的作用下可保证转子(1)的轴向平衡;突发状态下,所述电磁吸附组件(3)的吸附力消失,所述支承组件(2)在复位件(6)的作用下轴向靠近并支承所述锥形外表面(11);所述电磁吸附组件(3)的内周装配有轴承Ⅱ(36),所述轴承Ⅱ(36)与所述转子(1)之间存有轴向间隙和径向间隙,所述轴承Ⅱ(36)与所述转子(1)之间的轴向间隙小于所述支承组件(2)在被吸附情况下与对应锥形外表面(11)之间的轴向间隙。

2.根据权利要求1所述的一种集成式电磁保护轴承装置,其特征在于,位于同一端的所述支承组件(2)和所述轴向推力盘(12)轴向间隔设置,所述电磁吸附组件(3)位于所述支承组件(2)和所述轴向推力盘(12)之间。

3.根据权利要求1或2所述的一种集成式电磁保护轴承装置,其特征在于,所述支承组件(2)包括由内到外依次设置的支承件(21)、轴承Ⅰ(22)和活动件(23),所述支承件(21)靠近所述锥形外表面(11)设置,所述支承件(21)的内周面为与所述锥形外表面(11)相适应的内锥面,所述支承件(21)可相对于所述活动件(23)转动。

4.根据权利要求3所述的一种集成式电磁保护轴承装置,其特征在于,所述轴承Ⅰ(22)的内圈的轴向两端被所述支承件(21)的阶梯外周面和压板Ⅰ(25)限位;所述轴承Ⅰ(22)的外圈的轴向两端被所述活动件(23)的阶梯内周面和压板Ⅱ(24)限位。

5.根据权利要求3所述的一种集成式电磁保护轴承装置,其特征在于,所述支承组件(2)在导向柱(5)的导向作用下轴向运动,所述导向柱(5)被平行于轴线装配,所述活动件(23)通过直线轴承(51)活动装配在所述导向柱(5)上。

6.根据权利要求1所述的一种集成式电磁保护轴承装置,其特征在于,所述电磁吸附组件(3)包括线圈槽(31)和线圈(32),所述线圈槽(31)形成开口朝内的U形槽,所述线圈(32)设置在所述线圈槽(31)内,所述线圈槽(31)的开口处通过隔磁环(33)设置有中间环(34),所述中间环(34)的阶梯内周面配合压板Ⅲ(35)压紧所述轴承Ⅱ(36)。

7.根据权利要求6所述的一种集成式电磁保护轴承装置,其特征在于,所述线圈槽(31)、中间环(34)和所述轴向推力盘(12)采用导磁能力强的材料制成。

8.根据权利要求1所述的一种集成式电磁保护轴承装置,其特征在于,所述转子(1)呈阶梯状,所述锥形外表面(11)为在转子(1)表面加工形成或通过螺纹连接锥形轴套形成,所述轴向推力盘(12)抵靠在所述转子(1)的一个阶梯面上。

9.根据权利要求1所述的一种集成式电磁保护轴承装置,其特征在于,所述复位件(6)设置在所述电磁吸附组件(3)和所述支承组件(2)之间,所述复位件(6)的一端作用于所述电磁吸附组件(3),所述复位件(6)的另一端作用于所述支承组件(2)。
