专利号: 2020101853399
申请人: 技鼎软件科技(南京)有限公司
专利类型:发明专利
专利状态:授权未缴费
专利领域: 教育;密码术;显示;广告;印鉴
更新日期:2024-10-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

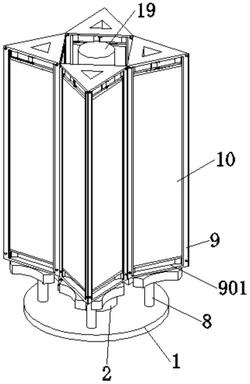

1.一种客户关系管理展示装置,包括底座(1),其特征在于:所述底座(1)的顶部设置有驱动源,所述驱动源的输出端通过传动机构固定连接有展示机构;

所述传动机构包括转动轴(3)、转动杆(4)、活动块(5)、旋转块(6)、旋转槽(7)和支撑轴(8),所述转动轴(3)的底部与驱动源的输出端固定连接,所述旋转块(6)的数量为四个,四个旋转块(6)阵列在转动轴(3)的周围,所述转动杆(4)固定连接在转动轴(3)的侧边,所述转动杆(4)远离转动轴(3)的一端与活动块(5)固定连接,所述旋转槽(7)开设在旋转块(6)的周侧,所述旋转槽(7)的数量为三个,且以120度的间隔阵列在旋转块(6)的周侧,所述旋转槽(7)与活动块(5)相适配,所述活动块(5)在旋转过程中运动到旋转槽(7)并带动旋转块(6)旋转,所述四个旋转块(6)的底部通过支撑轴(8)转动连接在底座(1)的顶部;

所述展示机构包括展示框(9),所述展示框(9)的数量为四个,所述展示框(9)固定连接在旋转块(6)的顶部,所述展示框(9)的形状为三棱柱,所述展示框(9)的三个侧面均开设有放置槽(901);

所述放置槽(901)内设置有调节机构,所述调节机构包括下杆(11)、下工形限位块(12)、工形限位槽(13)、上杆(14)、上工形限位块(15)、上调节杆(16)、下调节杆(17)和卷扬机构(18),所述工形限位槽(13)开设在放置槽(901)的两侧,所述下杆(11)和上杆(14)滑动设置在工形限位槽(13)之间,所述下杆(11)的两端通过下工形限位块(12)滑动连接在工形限位槽(13)内,所述下杆(11)的两端与下工形限位块(12)转动连接,所述上杆(14)的两端与上工形限位块(15)转动连接,所述上杆(14)的两端通过上工形限位块(15)滑动连接在工形限位槽(13)内,所述展示部(10)的两端分别与上杆(14)和下杆(11)固定连接,所述展示部(10)缠绕在上杆(14)的表面,所述下调节杆(17)设置在两个下工形限位块(12)之间,上调节杆(16)设置在两个上工形限位块(15)之间,所述卷扬机构(18)的数量为两个,卷扬机构(18)位于放置槽(901)的顶部,其中一个卷扬机构(18)的输出端与下调节杆(17)固定连接,另外一个卷扬机构(18)的输出端与上杆(14)固定连接。

2.根据权利要求1所述的一种客户关系管理展示装置,其特征在于:所述驱动源为电机(2)。

3.根据权利要求2所述的一种客户关系管理展示装置,其特征在于:所述卷扬机构(18)包括缠绕杆(1801)、定位板(1802)、把手(1803)、牵拉绳(1804)、旋转挡块(1805)和限位板(1806),所述缠绕杆(1801)通过定位板(1802)可转动在放置槽(901)的内壁上,所述定位板(1802)一端设置有把手(1803),所述把手(1803)上转动连接有旋转挡块(1805),所述限位板(1806)用于阻止旋转挡块(1805)旋转,所述牵拉绳(1804)缠绕在缠绕杆(1801)上,其中一个牵拉绳(1804)一端与上调节杆(16)固定连接,另外一个牵拉绳(1804)与上杆(14)固定连接。

4.根据权利要求3所述的一种客户关系管理展示装置,其特征在于:四个展示框(9)之间设置有灯杆(19),所述灯杆(19)的底部与底座(1)固定连接,所述灯杆(19)设置有氛围灯。

5.根据权利要求4所述的一种客户关系管理展示装置,其特征在于:所述旋转块(6)的周侧开设有三个弧形槽,三个弧形槽与三个旋转槽(7)间隔设置,所述旋转块(6)与转动轴(3)具有预定的间距。

6.根据权利要求5所述的一种客户关系管理展示装置,其特征在于:所述旋转槽(7)的深度大于转动杆(4)的长度。

7.根据权利要求6所述的一种客户关系管理展示装置,其特征在于:定义在展示状态时,四个展示部(10)的相邻边构成一个正方形。

8.根据权利要求7所述的一种客户关系管理展示装置,其特征在于:所述展示框(9)的中心设置有贯通的通槽。

9.根据权利要求8所述的一种客户关系管理展示装置,其特征在于:所述展示部(10)的材质为布或者塑料其中的一种。
