专利号: 2020101221242
申请人: 江西西里科技有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-04-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

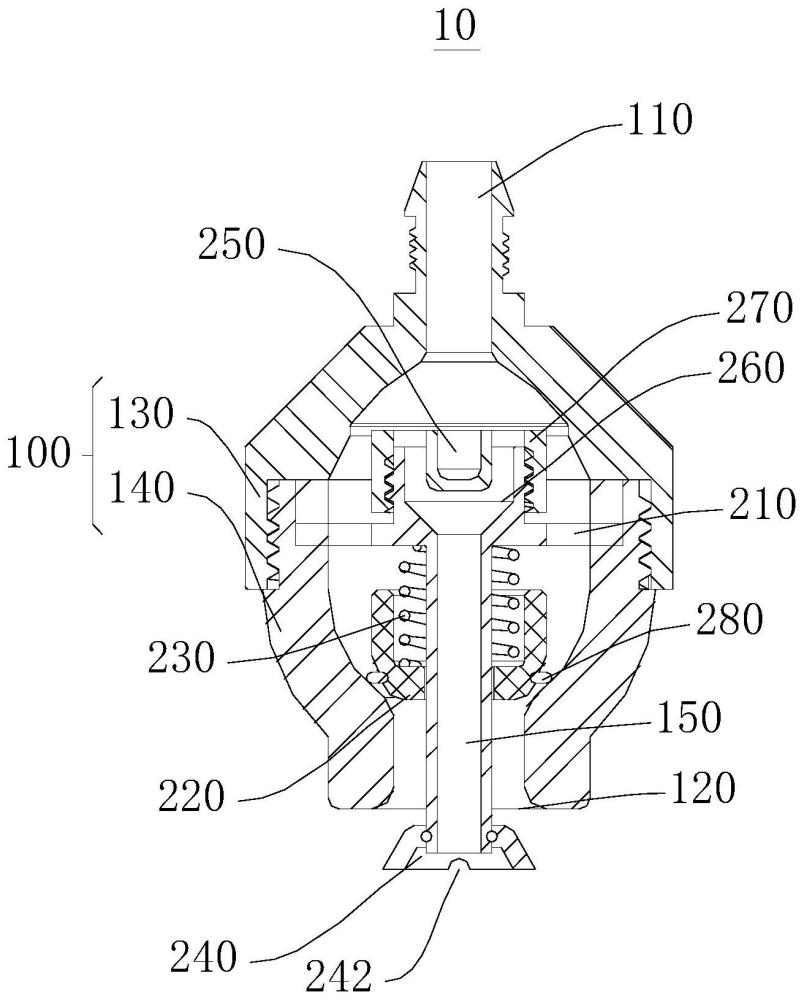

1.一种嵌套式抽水头,其特征在于,包括:

壳体(100),所述壳体(100)相对的两端分别设置有接头(110)和抽水口(120);

抽水管(150),设置于所述壳体(100)内;

支撑件(210),固定设置于所述抽水管远离所述抽水口(120)的一端;

阻挡件(220),设置于所述壳体(100)内,并活动套设于所述抽水管,所述阻挡件(220)位于所述支撑件(210)和所述抽水口(120)之间,所述阻挡件(220)的直径大于所述抽水口(120)的直径,并小于所述壳体(100)内腔的直径,以及弹性元件(230),所述弹性元件为弹簧,两端分别抵接于所述支撑件(210)和阻挡件(220)。

2.如权利要求1所述的嵌套式抽水头,其特征在于,还包括吸水罩(240),套设于所述抽水管(150)远离所述支撑件(210)的一端。

3.如权利要求2所述的嵌套式抽水头,其特征在于,所述吸水罩(240)远离所述支撑件(210)的一侧的敞口的边缘设置有至少一个开口(242)。

4.如权利要求1所述的嵌套式抽水头,其特征在于,还包括储液腔(250),设置于所述抽水管远离所述抽水口(120)的一端,所述储液腔(250)的直径大于与所述接头(110)连接的管道的直径,所述抽水管、所述抽水口(120)和所述储液腔(250)设置于所述壳体(100)的同一轴线。

5.如权利要求4所述的嵌套式抽水头,其特征在于,所述抽水管靠近所述接头(110)的一端设置有广口腔(260),所述储液腔(250)悬空设置于所述广口腔(260)内。

6.如权利要求5所述的嵌套式抽水头,其特征在于,还包括支撑套筒(270),套设于所述广口腔(260)的外侧,所述储液腔(250)固定设置于所述支撑套筒(270)。

7.如权利要求1所述的嵌套式抽水头,其特征在于,所述抽水口(120)的直径小于所述壳体(100)的最大直径。

8.如权利要求1所述的嵌套式抽水头,其特征在于,所述壳体(100)包括第一子壳体(130)和第二子壳体(140),所述第一子壳体(130)和所述第二子壳体(140)可拆卸连接。

9.如权利要求2所述的嵌套式抽水头,其特征在于,所述嵌套式抽水头(10)的重心位于所述壳体(100)靠近所述吸水罩(240)的一侧。

10.如权利要求9所述的嵌套式抽水头,其特征在于,所述吸水罩(240)的质量大于所述壳体(100)、所述抽水管(150)、所述支撑件(210)、所述阻挡件(220)和所述弹性元件(230)之和。
