专利号: 2020101155043
申请人: 山东丰硕建筑劳务有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-07-05
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

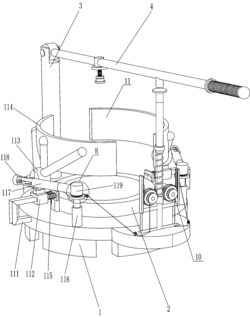

1.一种椰子用开孔装置,其特征是,包括有:底盘,其顶部固接有放置座与支柱,所述放置座位于底盘顶部中间,放置座能够用于放置椰子;

压杆,其铰接连接在支柱顶部;

开孔组件,其安装在压杆上,所述开孔组件用于对椰子进行开孔;开孔组件包括有连接盘、连接弹簧、抵壳和用于对椰子进行开孔的螺纹钻杆,压杆上连接有连接盘,连接盘底部固接有螺纹钻杆,所述螺纹钻杆上套有抵壳,抵壳与连接盘之间连接有连接弹簧,所述连接弹簧套在螺纹钻杆上,抵壳上开有螺纹槽,螺纹槽与螺纹钻杆螺纹配合;

还包括有夹持机构和传动装置,夹持机构包括有导杆、滑块、连接杆、用于将椰子夹住的弧形夹板、缓冲弹簧、转轴、摆杆、连接滑板和绕线辊,所述底盘两侧均连接有导杆和转轴,导杆相较于转轴离支柱较近,导杆上滑动式连接有滑块,滑块与导杆之间连接有缓冲弹簧,滑块顶部连接有连接杆,连接杆上连接有弧形夹板,所述转轴顶部转动式连接有绕线辊,绕线辊上固接有摆杆,连接杆上连接有连接滑板,所述连接滑板与摆杆配合,绕线辊与底盘之间设有传动装置;

传动装置包括有安装板、滑套、滑杆、复位弹簧、齿轮、齿条、绕线轮、第一导向轮、拉线和第二导向轮,两侧所述转轴之间的底盘顶部连接有安装板,安装板上连接有滑套,滑套内滑动式连接有滑杆,滑杆与底盘滑动配合,滑杆顶部位于压杆正下方,复位弹簧套设在滑套底部的滑杆上,安装板两侧均转动式连接有齿轮,所述滑杆下部两侧均连接有齿条,齿条与齿轮啮合,所述齿轮上连接有绕线轮,绕线轮上绕有拉线,所述底盘顶部两侧连接有第一导向轮,两侧转轴上部均安装有第二导向轮,拉线末端通过第一导向轮和第二导向轮绕在绕线辊上。

2.按照权利要求1所述的一种椰子用开孔装置,其特征是:所述弧形夹板为半圆形。
