专利号: 2020100609000
申请人: 宇龙计算机通信科技(深圳)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-02-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

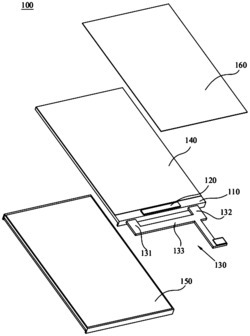

1.一种显示模组,其特征在于,包括:

显示面板;

芯片,设置于所述显示面板,且与所述显示面板上的线路层电性连接;

柔性线路板,设置于所述显示面板,所述柔性线路板包括第一连接部以及第二连接部,所述第一连接部以及所述第二连接部沿所述显示面板的第一方向设置于所述芯片的两侧,且所述第一连接部以及所述第二连接部均分别与所述芯片电性连接,所述第一方向为所述第一连接部指向所述第二连接部的方向,所述柔性线路板还包括柔性线路板主体,所述柔性线路板主体位于所述第一连接部和所述第二连接部之间,所述柔性线路板主体具有靠近所述第一连接部的第一端面、以及靠近所述第二连接部的第二端面,所述第一端面完全贴设于所述第一连接部,所述第二端面完全贴设于所述第二连接部;

其中,沿平行于所述显示面板且沿垂直于所述第一方向,所述第一连接部以及所述第二连接部的背离所述显示面板的外边缘的一端与所述外边缘之间的距离均为第一尺寸,所述芯片靠近所述显示面板的外边缘的一端与所述外边缘之间的距离为第二尺寸,所述第一尺寸大于所述第二尺寸。

2.如权利要求1所述的显示模组,其特征在于,

沿平行于所述显示面板且沿垂直于所述第一方向,所述第一连接部的宽度尺寸大于所述芯片的宽度尺寸,所述第二连接部的宽度尺寸大于所述芯片的宽度尺寸。

3.如权利要求1所述的显示模组,其特征在于,

沿平行于所述显示面板且沿垂直于所述第一方向,所述第一连接部的宽度尺寸等于所述第二连接部的宽度尺寸。

4.如权利要求1所述的显示模组,其特征在于,

沿所述第一方向,所述第一连接部以及所述第二连接部的相互靠近的边缘之间的尺寸大于所述芯片的长度尺寸。

5.如权利要求1所述的显示模组,其特征在于,

沿平行于所述显示面板且沿垂直于所述第一方向,所述显示面板具有中心线,所述第一连接部的外侧边以及所述第二连接部的外侧边关于所述中心线成对称设置。

6.如权利要求1所述的显示模组,其特征在于,

所述显示模组还包括光学膜片,所述光学膜片设置于所述显示面板背离背光模组的表面。

7.如权利要求6所述的显示模组,其特征在于,

所述显示模组还包括玻璃盖板,所述玻璃盖板设置于所述光学膜片背离所述显示面板的表面,所述玻璃盖板包括显示区以及绕所述显示区布置的非显示区。

8.如权利要求7所述的显示模组,其特征在于,

所述非显示区包括绑定区,所述芯片面向所述显示面板所在的平面的正投影位于所述绑定区内。

9.一种电子设备,包括权利要求1‑8中任一所述的显示模组。
