专利号: 2020100407047
申请人: 绍兴林玖机械科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

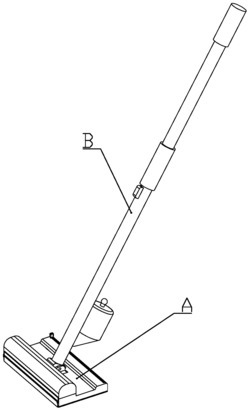

1.一种一次性拖把套件,其特征在于:包括有拖地组件;所述拖地组件包括壳体、固定连接在所述壳体下端的底板、安装在壳体前部的内部放置有除尘纸的除尘纸盒、以及两个安装在所述壳体内的分别位于底板的左右两侧的与除尘纸相抵的输送带;

所述除尘纸包括用于清洁地面的拖地面、与拖地面相对的空白面;

所述除尘纸经过除尘纸盒位于底板下端,拖地面与地面接触;

所述壳体内后部安装有由输送带驱动的用于卷绕除尘纸的卷纸架;卷绕在卷纸架上的除尘纸的空白面朝向外侧;

所述卷纸架与除尘纸接触的表面分为呈圆弧状的驱动面、呈尖角状的尖角面;

所述底板后端成型有换向台;除尘纸经过换向台进入壳体内,并卷绕在卷纸架上;

所述尖角面的尖角的位置与换向台下端相抵;

当壳体向前方移动时,除尘纸与地面产生摩擦,带动输送带、除尘纸移动;

所述壳体内安装有能够紧固除尘纸进而使除尘纸不会移动的固纸组件;

所述 壳体上端安装有驱动固纸组件工作的拖地杆组件。

2.如权利要求1所述的一种一次性拖把套件,其特征在于:所述固纸组件包括沿壳体前后方向滑动连接在所述底板上端的由拖地杆组件驱动的驱动体、由驱动体驱动的能够与壳体前端侧壁相抵进而将输送带前部的除尘纸夹紧的前固定架、由驱动体驱动的能够与卷纸架相抵进而将输送带后部的除尘纸夹紧的后固定架。

3.如权利要求2所述的一种一次性拖把套件,其特征在于:所述固纸组件还包括两个分别与驱动体固定连接的移动块;一个移动块靠近一个输送带;

所述输送带包括纵向滑动连接在所述壳体内的输送架、套接在所述输送架外周的皮带;

各个所述输送架靠近壳体中心的一端分别成型有输送连接板;

各个所述移动块下端成型有倾斜设置的第一倾斜壁;各个输送连接板上端设置有与一个第一倾斜壁相抵的第二倾斜壁;

移动块前后移动时,输送架上下移动;

当输送架位于上方极限位置时,皮带的下端面与底板的下端面平齐,前固定架与后固定架均将除尘纸夹紧;

当输送架位于下方极限位置时,皮带的下端面位于底板的下端面的下方,前固定架、后固定架均与除尘纸分离。

4.如权利要求1或2所述的一种一次性拖把套件,其特征在于:所述壳体前端两侧正对于输送带的位置分别成型有供输送带穿过的输送带穿孔;

所述除尘纸经过壳体前端面进入底板下端。

5.如权利要求2所述的一种一次性拖把套件,其特征在于:所述卷纸架包括两个分别固定连接在所述壳体左右两侧内壁的卷纸定位板、设置在两个卷纸定位板之间的转动带转动部、转动套接在所述转动带转动部外周的与输送带传动连接的转动带;

用过的除尘纸卷绕在转动带外周;

所述转动带转动部的上部呈圆弧形、下部呈尖角形;

所述转动带转动部与一个卷纸定位板之间安装有水平设置的水平弹簧、竖直设置的纵向弹簧;

所述水平弹簧使转动带时刻与输送带相抵,所述水平弹簧与纵向弹簧使转动带的尖角面的尖角时刻与换向台下端相抵;

所述换向台靠近卷纸架的一端上部成型有换向凸起;所述换向凸起朝向卷纸架的一面为圆弧形的内凹的换向壁;

输送带上的除尘纸经过换向壁贴附在卷纸架上。

6.如权利要求2所述的一种一次性拖把套件,其特征在于:所述拖地杆组件包括转动连接在所述壳体上端中心的中空的杆体、轴向滑动连接在所述杆体内的滑动杆、以及沿杆体径向滑动连接在所述杆体上部的驱动滑动杆轴向移动的按钮;

当杆体倾斜放置时,滑动杆朝向驱动体,滑动杆向壳体方向移动,带动驱动体向壳体前方移动;

所述底板与驱动体之间安装有用于驱动体复位的驱动体弹簧。

7.如权利要求6所述的一种一次性拖把套件,其特征在于:所述底板上端中心成型有定位座;所述定位座前端成型有上端开口的与驱动体密封滑动连接的驱动体滑槽;

所述杆体下端成型有与壳体转动连接的杆体转动部;所述杆体转动部下端呈圆弧形;

所述定位座上端呈圆弧形、驱动体上端呈圆弧形;

当驱动体与驱动体滑槽内部侧壁相抵时,驱动体上端面、定位座上端面形成一个与杆体转动部下端面密封滑动连接的密封面;

所述滑动杆侧壁固定连接有与所述杆体内壁密封滑动连接的活塞体;

所述杆体侧壁下部固定连接有用于储存水的储水箱;

所述底板下端均匀成型有与储水箱连通的能够浸湿底板下端的除尘纸的喷淋孔;

当杆体竖直设置时,杆体下端口与定位座相对密封,滑动杆向下方移动,储水箱内的水经过喷淋孔喷洒到除尘纸上;

当杆体倾斜设置时,杆体下端口与定位座错开,杆体与外界连通,滑动杆向下方移动,带动驱动体移动,储水箱不出水。

8.如权利要求1所述的一种一次性拖把套件,其特征在于:所述壳体上端后部沿壳体左右方向滑动连接有用于切断卷绕在卷纸架上的除尘纸的切割部;

所述壳体后端成型有用于将切割部切断后的除尘纸取出的后槽。
