专利号: 2018108231483
申请人: 绍兴市德帏纺织科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

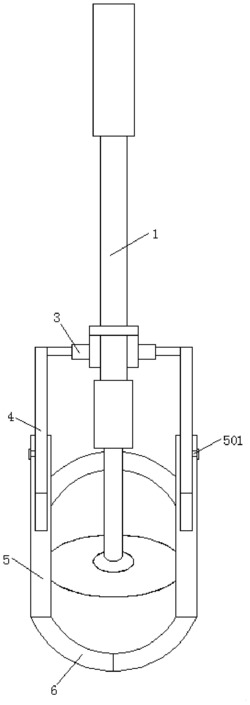

1.一种旋转拖把套件,包括旋转拖把本体(1)、旋转甩水筒(2)、连接机构(3)、伸缩杆(4)、伸缩管(5)、弧形摩擦垫(6)、支撑杆(7)、摩擦环(8)、圆环摩擦垫(9)和承接机构(10),其特征在于:所述旋转拖把本体(1)包括拖把手柄(101)、拖把套管(102)、连接套(103)、拖把套杆(104)和拖把头(105),拖把手柄(101)套设在拖把套管(102)的顶部,拖把套杆(104)套设在拖把套管(102)的内部,连接套(103)的内壁与拖把套管(102)的表面螺纹连接,连接机构(3)设置在拖把套管(102)上,伸缩杆(4)的一端连接在连接机构(3)上,伸缩杆(4)的表面滑动连接有伸缩管(5),伸缩管(5)的表面螺纹连接有调节螺栓(501),伸缩管(5)的表面粘接有弧形摩擦垫(6),旋转甩水筒(2)的内部设置有强力脱水槽(201),旋转甩水筒(2)的顶部边缘与支撑杆(7)的底部垂直固定连接,支撑杆(7)的表面固定连接有摩擦环(8),摩擦环(8)的内壁与圆环摩擦垫(9)的表面粘接。

2.根据权利要求1所述的一种旋转拖把套件,其特征在于:所述伸缩杆(4)、伸缩管(5)和弧形摩擦垫(6)的数量均为两个,两个伸缩杆(4)、两个伸缩管(5)和两个弧形摩擦垫(6)以拖把套杆(104)轴线为对称线呈对称分布。

3.根据权利要求2所述的一种旋转拖把套件,其特征在于:所述弧形摩擦垫(6)的内部设置有弹片(601),弧形摩擦垫(6)具有弹性,弧形摩擦垫(6)的侧面中部呈向上凸起状,弧形摩擦垫(6)的底部设置有摩擦凸块(602)。

4.根据权利要求1所述的一种旋转拖把套件,其特征在于:所述连接机构(3)包括连接杆(301)、弹力槽(302)、升降环(303)、对接杆(304)、连接环(305)、连接杆(301)的表面转动连接有转杆(308),转杆(308)远离连接杆(301)的一端与伸缩杆(4)的一端固定连接。

5.根据权利要求4所述的一种旋转拖把套件,其特征在于:所述弹力槽(302)开设在拖把套管(102)上,弹力槽(302)的内壁焊接有弹簧,弹簧的一端焊接有滑块,滑块的内表面与弹力槽(302)的内壁滑动连接,滑块的外表面与升降环(303)的表面焊接,升降环(303)的内壁与拖把套管(102)的表面滑动连接,升降环(303)的下表面与对接杆(304)的表面焊接,连接环(305)的内壁与拖把套管(102)的表面焊接,连接环(305)的表面开设有对接槽(306),对接槽(306)的内壁与连接杆(301)的表面滑动连接,连接杆(301)的表面开设有固定槽(307),对接杆(304)的一端贯穿连接环(305)并延伸至固定槽(307)的内部,对接杆(304)的表面与固定槽(307)的内壁滑动连接。

6.根据权利要求1所述的一种旋转拖把套件,其特征在于:所述承接机构(10)位于强力脱水槽(201)的正上方,承接机构(10)包括半圆承接框(1001),半圆承接框(1001)的数量为两个,两个半圆承接框(1001)的表面均与支撑杆(7)的表面铰接,两个半圆承接框(1001)可以对接成一个完成的圆框。

7.根据权利要求6所述的一种旋转拖把套件,其特征在于:所述半圆承接框(1001)的底部开设有限位槽(1002),限位槽(1002)的内壁镶嵌有圆珠(1003),限位槽(1002)的形状为半圆形状,半圆承接框(1001)的表面粘接有弧形阻拦板(1004),弧形阻拦板(1004)的剖视图呈弧形。

8.根据权利要求6所述的一种旋转拖把套件,其特征在于:所述两个半圆承接框(1001)的表面均设置有连接块(1005),其中一个连接块(1005)的表面开设有平直插槽(1006),另一个连接块(1005)的表面开设有平直滑孔(1007),平直滑孔(1007)的内壁滑动连接有直角插杆(1008),平直滑孔(1007)的内壁开设有伸缩槽(1009),伸缩槽(1009)的内壁焊接有弹簧,弹簧的一端焊接有滑块,滑块的表面与直角插杆(1008)的表面焊接。
