专利号: 2019224394874
申请人: 河南省众邦伟业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

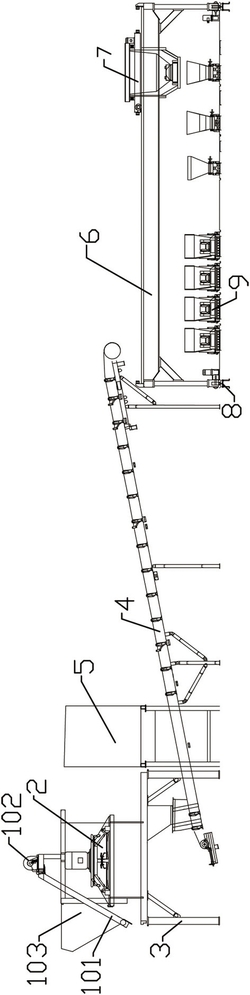

1.一种轻质隔墙板生产用多线布料系统,其特征在于,包括搅拌装置、输送装置、随线布料装置和轻质墙板挤出机,所述搅拌装置包括机架,所述机架上设置有搅拌机,所述搅拌机连接有上料装置;

所述输送装置包括皮带输送机,所述皮带输送机的进料端位于搅拌机的出料口下方;

所述随线布料装置包括两根相互平行的轨道,两根轨道之间设置有移动龙门架,所述移动龙门架上设置有移动布料斗,所述移动布料斗与皮带输送机的出料端对应;

所述轻质墙板挤出机设置在两轨道之间,所述移动布料斗的出料口与轻质墙板挤出机的进料斗对应。

2.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述上料装置包括斗式提升机,所述斗式提升机包括提升轨道,所述提升轨道上端设置有卷扬机,所述提升轨道上设置有提升料斗,所述提升料斗下端设置有翻转出料门,所述提升料斗的外壁上设置有用于开门驱动装置。

3.根据权利要求2所述的轻质隔墙板生产用多线布料系统,其特征在于,所述提升轨道上端设置有弹性缓冲装置,所述弹性缓冲装置包括与提升料斗相对应的摆臂,所述摆臂与提升轨道之间设置有缓冲弹簧,所述提升轨道上设置有缓冲弹簧调整杆。

4.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述搅拌机包括罐体,所述罐体上端设置有拱形的盖体,所述盖体上设置有向下的搅拌电机,所述搅拌电机的输出轴延伸至罐体内连接有搅拌爪,所述盖体上还设置有布水装置,所述布水装置包括设置在盖体上的环形布水管,所述布水管上均匀设置有3-4根向下的歧管,所述歧管向下穿过盖体。

5.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述皮带输送机斜向上设置,所述皮带输送机罩有隔离罩。

6.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述轨道包括设置在地基内的基板,所述基板连接有向下的锚杆,所述锚杆下端设置有横向的拉杆,所述基板上端沿长度方向设置有轨道体,所述轨道体为工字型,所述移动龙门架架设在轨道体上。

7.根据权利要求6所述的轻质隔墙板生产用多线布料系统,其特征在于,所述移动龙门架下端设置有移动座,所述移动座下端设置有向下的开口,所述开口内设置有行走轮,所述移动座侧面设置有行走轮驱动电机。

8.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述移动龙门架上端沿长度方向设置有布料轨道,所述布料轨道上设置有布料行走架,所述布料行走架为矩形,所述布料行走架的四个角处均设置有轮,所述轮的工作面设置有环形的沟槽,至少有一个轮连接有行走电机,所述移动布料斗设置在布料行走架上。

9.根据权利要求8所述的轻质隔墙板生产用多线布料系统,其特征在于,所述移动布料斗包括上端开口的料斗体,所述料斗体上端外缘设置有支撑环,所述布料行走架上设置有向上的支撑座,所述支撑座上设置有向上的导向套,所述支撑环上设置有向下的导向杆,所述导向杆下端插装在导向套内,所述支撑座上端与支撑环之间设置有称重传感器。

10.根据权利要求1所述的轻质隔墙板生产用多线布料系统,其特征在于,所述轻质墙板挤出机有多个,多个轻质墙板挤出机沿移动龙门架的长度方向并排设置。
