专利号: 2019218641126
申请人: 河南省众邦伟业科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 加工水泥、黏土或石料
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

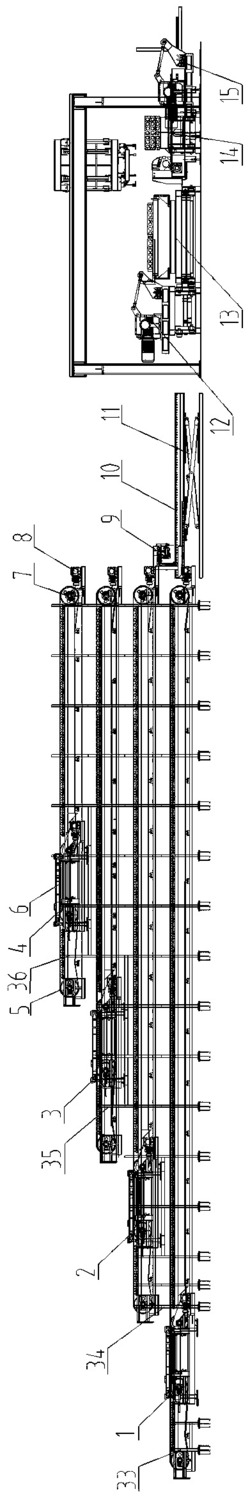

1.一种多层轻质隔墙板生产线,包括支架、从左至右依次设置的用于加工墙板的主机、用于输送墙板的传输带、设置在传输带上的养护装置、用于切割墙板的切割机、用于包装墙板的打包装置、用于转移墙板的转运装置,其特征在于:所述养护装置为多层养护窑,所述多层养护窑呈阶梯状,所述多层养护窑包括沿竖直方向设置的若干养护区,所述养护区包括分两行排列整齐的若干立柱、设置于所述立柱上的侧壁、设置于所述立柱上的窑顶,所述多层养护窑的右侧设有升降出板装置,所述升降出板装置包括切割机和位于所述切割机下方的液压升降台,所述液压升降台的顶部设有用于输送墙板的输送带,所述切割机和液压升降台之间设有用于驱使所述切割机沿所述输送带的长度方向滑行的滑动机构,所述切割机的滑行速度与墙板的输送速度相同。

2.根据权利要求1所述的一种多层轻质隔墙板生产线,其特征在于:所述侧壁和窑顶均采用保温夹芯板。

3.根据权利要求1所述的一种多层轻质隔墙板生产线,其特征在于:所述立柱上沿水平方向设有横撑,所述横撑沿所述养护窑的宽度方向设置,所述输送带位于所述横撑的上方。

4.根据权利要求1所述的一种多层轻质隔墙板生产线,其特征在于:所述液压升降台包括水平设置的底板、与所述底板的顶部连接且沿竖直方向移动的顶板,所述滑动机构包括位于所述顶板的前后侧壁上的滑轨、与所述切割机的底部连接且与所述滑轨相配合的滑动组件、与所述顶板的底部连接且用于驱使所述滑动组件滑行的气缸。

5.根据权利要求4所述的一种多层轻质隔墙板生产线,其特征在于:所述滑轨包括位于所述顶板的后侧壁上的第一滑轨、位于所述顶板的前侧壁上的第二滑轨,所述滑动组件包括位于所述第一滑轨的后侧且与所述第一滑轨平行设置的第一滑板、与所述第一滑板的前侧壁连接的若干第一连接杆、与所述第一连接杆的另一端连接且与所述第一滑轨相配合的第一滚轮、位于所述第二滑轨的前侧且与所述第二滑轨平行设置的第二滑板、与所述第二滑板的后侧壁连接的若干第二连接杆、与所述第二连接杆的另一端连接且与所述第二滑轨相配合的第二滚轮。

6.根据权利要求5所述的一种多层轻质隔墙板生产线,其特征在于:所述第一滑板和第二滑板均为L型,所述第一滑板包括与所述第一滑轨平行的第一横板、与所述第一横板的左端连接且沿竖直方向设置的第一竖板,所述第二滑板包括与所述第二滑轨平行的第二横板、与所述第二横板的左端连接且沿竖直方向设置的第二竖板。

7.根据权利要求6所述的一种多层轻质隔墙板生产线,其特征在于:所述第一竖板和第二竖板之间设有横梁,所述气缸的伸缩端与所述横梁连接。
