专利号: 2019223613959
申请人: 江苏吉润住宅科技有限公司
专利类型:实用新型
专利状态:已下证
专利领域: 建筑物
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

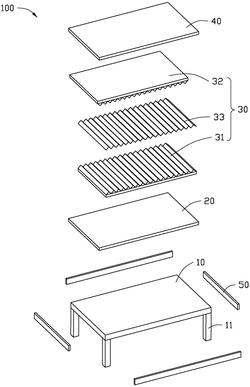

1.一种复合电热底盘,包括底板、加固板及装饰板,所述加固板固定于所底板上,其特征在于:所述复合电热底盘还包括加热层,所述加热层相对的两面分别固定于所述加固板及所述装饰板上,所述加热层包括隔热板、导热板及电热膜,所述隔热板一面设有周期性排列的凸起部,所述隔热板另一面固定于所述加固板,所述导热板朝向所述隔热板的一面设有对应的凹部,所述导热板另一面固定于所述装饰板,所述凸起部与所述凹部相互卡接,所述电热膜夹设于所述凸起部与所述凹部之间。

2.根据权利要求1所述的复合电热底盘,其特征在于:所述凸起部及所述凹部的截面呈三角形。

3.根据权利要求2所述的复合电热底盘,其特征在于:所述凸起部及所述凹部的截面呈连续的弧形。

4.根据权利要求3所述的复合电热底盘,其特征在于:所述电热膜一面贴附于所述凸起部两侧,另一面贴附于对应的所述凹部两侧。

5.根据权利要求1所述的复合电热底盘,其特征在于:所述电热膜包括膜片及绝缘防水层,所述绝缘防水层分别贴附于所述膜片相对的两面。

6.根据权利要求1所述的复合电热底盘,其特征在于:所述加固板为蜂窝状结构。

7.根据权利要求1所述的复合电热底盘,其特征在于:所述底板包括多个支撑脚,所述支撑脚安装于所述底板背向所述加固板的一面,以支撑所述底板。

8.根据权利要求7所述的复合电热底盘,其特征在于:所述支撑脚高度可调,所述支撑脚为螺栓或支撑块。

9.根据权利要求1所述的复合电热底盘,其特征在于:所述复合电热底盘还包括边框,所述边框抵接于所述底板、加固板、加热层及装饰板周侧并通过防水胶密封。

10.根据权利要求9所述的复合电热底盘,其特征在于:所述底板、加固板、加热层及装饰板之间设有粘结层。
