专利号: 2019222401233
申请人: 南昌宏强精密机械有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

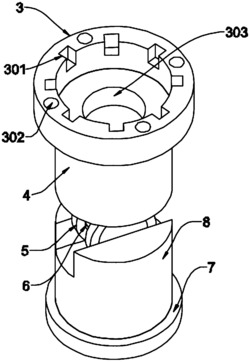

1.一种可拆卸式机器人手臂,包括基座(1),上机械臂(4),下机械臂(8),连接臂(9),机械手底座(10),其特征在于,所述基座(1)顶部中间固定连接有固定圈(2),所述固定圈(2)顶部固定内嵌有凹槽(202),所述固定圈(2)外部中间固定内嵌有卡槽(201),所述下机械臂(8)顶部固定连接有橡胶圈(7),所述橡胶圈(7)内侧固定连接有卡块(701),所述下机械臂(8)底部固定连接有凸块(801),所述下机械臂(8)顶部固定连接有转轴A(5),所述上机械臂(4)顶部固定连接有连接圈(3),所述连接圈(3)内侧固定内嵌有滑槽(301),所述上机械臂(4)顶部固定设置有连接槽(303),所述上机械臂(4)底部固定连接有连接片(6),所述连接臂(9)与机械手底座(10)固定连接有滑块(901),所述连接臂(9)与机械手底座(10)固定连接有固定柱(902),所述机械手底座(10)顶部固定连接有伸缩柱(11),所述伸缩柱(11)顶部固定连接有转轴B(12),所述转轴B(12)外部活动连接有连接块(13),所述连接块(13)一端活动连接有机械手臂(14),所述机械手臂(14)末端固定连接有机械手爪(15)。

2.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述连接圈(3)顶部固定内嵌有固定槽(302),且所述固定槽(302)为贯通式设置,固定槽(302)分为两个部分,上部直径大于下部直径。

3.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述上机械臂(4)与下机械臂(8)之间通过连接片(6)与转轴A(5)进行活动连接,且所述上机械臂(4)与下机械臂(8)的高度相同。

4.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述橡胶圈(7)有弹性橡胶材料制成,且所述橡胶圈(7)内侧直径在正常状态下等于固定圈(2)外部直径。

5.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述凹槽(202)为“L”状,共有四个,等间距均匀分布于固定圈(2)内侧,且所述凹槽(202)形状、大小于凸块(801)相同。

6.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述机械手爪(15)共有四个,等间距、均匀分布于各机械手臂(14)之上,且所述机械手爪(15)内侧凹凸不平。

7.根据权利要求1所述的一种可拆卸式机器人手臂,其特征在于:所述连接臂(9)分为上、下两个部分,上半部分与上机械臂(4)完全相同,下半部分底部与连接槽(303)相契合。
