专利号: 2019203234324
申请人: 青岛海尔洗衣机有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

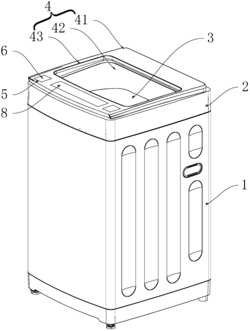

1.一种洗涤设备,所述洗涤设备包括盘座以及与所述盘座枢转连接的上盖,其特征在于,所述洗涤设备还包括设置在所述盘座内的洗涤剂盒,所述上盖上设有用于向所述洗涤剂盒内投放洗涤剂的投放孔,所述投放孔上设有能够打开和关闭的门盖;

当所述门盖处于关闭状态时,所述门盖的外壁构成所述上盖的外壁;

当所述门盖处于打开状态时,所述投放孔被打开以便向所述洗涤剂盒内投放洗涤剂。

2.根据权利要求1所述的洗涤设备,其特征在于,所述投放孔的内壁上设有第一连接构件,所述门盖通过所述第一连接构件和所述投放孔枢转连接。

3.根据权利要求1所述的洗涤设备,其特征在于,所述上盖上设有与所述投放孔连通的滑槽,所述门盖能够通过所述滑槽被滑入所述投放孔中和从所述投放孔中滑出。

4.根据权利要求3所述的洗涤设备,其特征在于,所述投放孔的内壁上设有与所述门盖滑动连接的滑道,所述门盖能够通过所述滑槽和所述滑道被滑入所述投放孔中和从所述投放孔中滑出。

5.根据权利要求1至4中任一项所述的洗涤设备,其特征在于,所述上盖包括与所述盘座枢转连接的盖体以及设置在所述盖体上的可视窗,所述投放孔设置在所述盖体上。

6.根据权利要求5所述的洗涤设备,其特征在于,所述洗涤设备还包括第二连接构件,所述盖体的第一端通过所述第二连接构件与所述盘座枢转连接,所述投放孔设置在所述盖体的第二端。

7.根据权利要求6所述的洗涤设备,其特征在于,所述盘座的前部设有容纳腔,所述洗涤剂盒设置在所述容纳腔内。

8.根据权利要求7所述的洗涤设备,其特征在于,所述洗涤剂盒包括盒体,所述盒体内设有用于存储洗涤剂的至少一个存储腔,所述存储腔的投放口设置在所述盘座的前部的顶面上。

9.根据权利要求8所述的洗涤设备,其特征在于,所述投放孔的数量为至少一个,当所述上盖处于关闭状态时,至少一个所述投放孔与至少一个所述存储腔的投放口垂直对应。

10.根据权利要求1所述的洗涤设备,其特征在于,所述洗涤设备还包括设置在所述上盖上的控制机构,所述控制机构用于控制所述洗涤设备的运行。
