专利号: 2019203210828
申请人: 青岛海尔洗衣机有限公司
专利类型:实用新型
专利状态:已下证
更新日期:2024-12-09
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

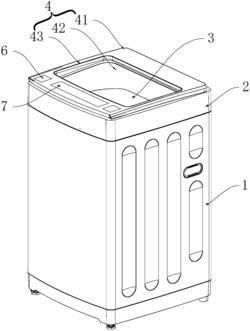

1.一种洗涤设备,所述洗涤设备包括盘座以及与所述盘座枢转连接的上盖,其特征在于,所述洗涤设备还包括设置在所述盘座内的洗涤剂盒,所述上盖上设有投放孔结构,所述投放孔结构的位置设置成当所述上盖处于闭合状态时,所述投放孔结构与所述洗涤剂盒的内部连通。

2.根据权利要求1所述的洗涤设备,其特征在于,所述盘座内设有容纳腔,所述洗涤剂盒设置在所述容纳腔内。

3.根据权利要求2所述的洗涤设备,其特征在于,所述洗涤剂盒包括盒体,所述盒体内设有用于存储洗涤剂的至少一个存储腔,所述存储腔的投放口设置在所述盘座的顶部,所述投放孔结构的位置设置成当所述上盖处于闭合状态时,所述投放孔结构与所述存储腔的投放口连通。

4.根据权利要求3所述的洗涤设备,其特征在于,所述容纳腔设置在所述盘座的前部内;并且/或者所述存储腔的投放口设置在所述盘座的前部的顶面上。

5.根据权利要求3或4所述的洗涤设备,其特征在于,所述上盖包括与所述盘座枢转连接的盖体以及设置在所述盖体上的可视窗,所述投放孔结构设置在所述盖体上。

6.根据权利要求5所述的洗涤设备,其特征在于,所述洗涤设备还包括连接构件,所述盖体的第一端通过所述连接构件与所述盘座枢转连接,所述投放孔结构设置在所述盖体的第二端。

7.根据权利要求6所述的洗涤设备,其特征在于,所述投放孔结构包括至少一个投放孔,当所述上盖处于闭合状态时,所述至少一个投放孔与所述至少一个存储腔的投放口垂直对应。

8.根据权利要求5所述的洗涤设备,其特征在于,所述上盖还包括密封构件,所述密封构件用于密封所述盖体和所述可视窗之间的间隙。

9.根据权利要求1所述的洗涤设备,其特征在于,所述洗涤设备还包括设置在所述上盖上的控制机构,所述控制机构用于控制所述洗涤设备的运行。

10.根据权利要求1所述的洗涤设备,其特征在于,所述洗涤设备是洗衣机或洗干一体机。
