专利号: 2019113234611
申请人: 金迪(聊城市)知识产权运营有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2024-12-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

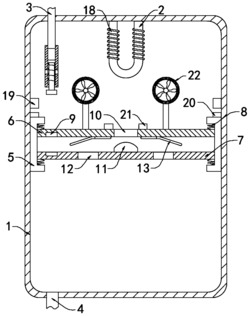

1.一种自动稳压除垢热水器,包括水箱(1)、加热管(2)、进水管(3)和出水管(4),所述加热管(2)设置在水箱(1)的内顶面上,所述进水管(3)和出水管(4)分别固定连通在水箱(1)的上端和下端,其特征在于,所述水箱(1)内设有两个截面呈U形的滑动块(5),两个所述滑动块(5)关于加热管(2)对称设置并与水箱(1)的侧壁密封滑动连接,两个所述滑动块(5)之间设有上板(6)和下板(7),所述上板(6)和下板(7)相背面均通过拉伸弹簧(8)与滑动块(5)的内侧壁连接并与滑动块(5)的侧壁密封滑动连接,所述上板(6)和下板(7)相对的侧壁上固定嵌设有异性相吸的永磁铁(9),所述上板(6)上设有多个上通孔(10),所述下板(7)上设有多个与上通孔(10)相匹配的立柱(11),所述下板(7)上设有多个下通孔(12),所述上板(6)的下侧壁上固定连接有温感片(13),所述进水管(3)的下端设有驱动机构,所述水箱(1)内设有除垢机构;

所述驱动机构包括固定连通在进水管(3)下端的驱动筒(14),所述驱动筒(14)的侧壁上设有出水孔(15),所述驱动筒(14)内滑动连接有截面呈T形的且通过弹簧与驱动筒(14)下侧壁连接的驱动杆(16),所述驱动杆(16)的另一端贯穿驱动筒(14)设置并固定连接有驱动块(17);

所述除垢机构包括活动套接在加热管(2)上的感应线圈(18),所述水箱(1)的侧壁上固定连接有多个设置于滑动块(5)上端的限位块(19),所述滑动块(5)的上侧壁上固定连接有陶瓷压电片(20),所述上板(6)上固定连接有与陶瓷压电片(20)耦合连接的电磁铁(21),电磁铁(21)与感应线圈(18)相对设置。

2.根据权利要求1所述的自动稳压除垢热水器,其特征在于,所述上板(6)的上侧壁通过连接杆转动连接有环形管(22),所述环形管(22)内紧密填充有多个热涨球(23),每个所述热涨球(23)均由弹性囊和填充在其内部的膨胀介质组成,每个所述热涨球(23)内均固定嵌设有配重块(24),所述环形管(22)内固定连接有搅动扇(25)。
