专利号: 2019112172571
申请人: 绍兴林玖机械科技有限公司
专利类型:发明专利
专利状态:已下证
专利领域: 供热;炉灶;通风
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

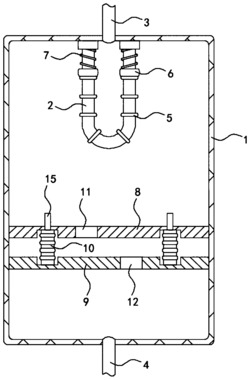

1.一种自除垢型稳压电热水器,包括箱体(1),所述箱体(1)的内侧壁上固定安装有U形加热管(2),所述箱体(1)的上端和下端均固定连通有进水管(3)和出水管(4),其特征在于,所述U形加热管(2)外滑动套接有多个除垢环(5),多个除垢环(5)均由磁性材料制成,且两个相邻的所述除垢环(5)之间同极相斥,所述U形加热管(2)外滑动套接有推块(6),所述推块(6)通过记忆弹簧(7)与箱体(1)的侧壁固定连接,所述箱体(1)的内侧壁上滑动连接有水平设置的密封板(8)和隔热板(9),所述密封板(8)和隔热板(9)均可漂浮在水面上,所述密封板(8)与隔热板(9)之间通过波纹管(10)固定连接,所述波纹管(10)内填充有蒸发液,所述密封板(8)与隔热板(9)内分别设置有上通孔(11)和下通孔(12),所述上通孔(11)与下通孔(12)的圆心不处于同一竖直平面上。

2.根据权利要求1所述的自除垢型稳压电热水器,其特征在于,所述除垢环(5)的内圈贴附一层耐高温陶瓷片(13)。

3.根据权利要求1所述的自除垢型稳压电热水器,其特征在于,所述进水管(3)的进水端设置在U形加热管(2)的上方,所述除垢环(5)的外圈一体成型有多个翅片(14),多个所述翅片(14)呈环形阵列设置。

4.根据权利要求1所述的自除垢型稳压电热水器,其特征在于,所述密封板(8)的上表面固定连接有导热棒(15),所述导热棒(15)的下端贯穿密封板(8)并延伸至波纹管(10)内设置。

5.根据权利要求1所述的自除垢型稳压电热水器,其特征在于,所述箱体(1)内设有由长条不锈钢弹片螺旋卷曲形成的螺旋刷条(16),所述螺旋刷条(16)贴附在箱体(1)的内侧壁上,所述螺旋刷条(16)的上端与箱体(1)的内顶面固定连接,所述螺旋刷条(16)的下端与密封板(8)固定连接,所述螺旋刷条(16)的侧壁上设有锯齿形凸起。
