专利号: 2019113185920
申请人: 南京涵铭置智能科技有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-08-19
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

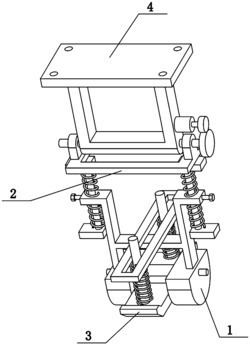

1.一种机器人减震机械足,包括底部组件(1)、减震中件(2)、减震脚板(3)和顶架(4),其特征在于:所述底部组件(1)包括圆形底块(1-1)、横轴(1-2)、矩形孔(1-3)、矩形孔板(1-

4)、横梁板(1-5)和竖板(1-7),所述圆形底块(1-1)左右设置有两个,两个所述圆形底块(1-

1)的下端均为弧形,两个所述圆形底块(1-1)的上端均固定连接有所述竖板(1-7),两个所述竖板(1-7)的中部之间固定连接有所述横梁板(1-5),所述横梁板(1-5)的上端固定连接有所述矩形孔板(1-4),所述矩形孔板(1-4)上设置有所述矩形孔(1-3),所述横轴(1-2)固定连接在两个所述圆形底块(1-1)之间;

所述减震中件(2)包括矩形框架(2-1)、固定轴(2-2)、凸座(2-3)、弹簧套杆(2-5)和挡片(2-6),所述矩形框架(2-1)下侧的左右两端均固定连接有所述弹簧套杆(2-5),两个所述弹簧套杆(2-5)分别滑动连接在两个所述竖板(1-7)的上部,两个所述弹簧套杆(2-5)的下端均固定连接有所述挡片(2-6),两个所述弹簧套杆(2-5)上均套接有两个压缩弹簧I,同一个所述弹簧套杆(2-5)上的两个压缩弹簧I分别位于所述竖板(1-7)的两侧,所述矩形框架(2-1)上侧的左右两端均固定连接有所述凸座(2-3),两个所述凸座(2-3)之间固定连接有所述固定轴(2-2);

所述减震脚板(3)包括脚板体(3-1)、铰接凸块(3-2)和圆柱杆(3-3),所述脚板体(3-1)位于两个所述圆形底块(1-1)之间,所述脚板体(3-1)的上侧中部固定连接有所述铰接凸块(3-2),所述铰接凸块(3-2)转动连接在所述横轴(1-2)上,所述脚板体(3-1)上侧的前后两端均固定连接有所述圆柱杆(3-3),两个所述圆柱杆(3-3)上均套接有压缩弹簧II,两个所述圆柱杆(3-3)均穿过所述矩形孔(1-3),两个压缩弹簧II均位于所述矩形孔板(1-4)的下侧;

所述顶架(4)包括门形架(4-1)和固定平板(4-2),所述门形架(4-1)的上端固定连接有所述固定平板(4-2),所述门形架(4-1)的下端转动连接在所述固定轴(2-2)上。

2.根据权利要求1所述的一种机器人减震机械足,其特征在于:所述底部组件(1)还包括紧固螺钉(1-6),两个所述竖板(1-7)的上端均通过螺纹连接有所述紧固螺钉(1-6)。

3.根据权利要求1所述的一种机器人减震机械足,其特征在于:所述减震中件(2)还包括固定齿轮(2-4),所述固定轴(2-2)的右端固定连接有所述固定齿轮(2-4)。

4.根据权利要求3所述的一种机器人减震机械足,其特征在于:所述顶架(4)还包括电机(4-3)和主动齿轮(4-4),所述门形架(4-1)的右侧固定连接有所述电机(4-3),所述电机(4-3)的输出轴上固定连接有所述主动齿轮(4-4),所述主动齿轮(4-4)与所述固定齿轮(2-

4)啮合传动。

5.根据权利要求1所述的一种机器人减震机械足,其特征在于:所述固定平板(4-2)的四个角处均设置有圆形通孔。
