专利号: 2019110518221
申请人: 重庆长安汽车股份有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-18
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种方向盘转角识别装置,其特征在于,包括:

安装在转向柱(1)上的导电开关(2),其可随所述转向柱(1)转动;

安装在方向盘上的提示装置,其与所述导电开关(2)连接;

连接所述导电开关(2)和所述提示装置的供电装置(4);

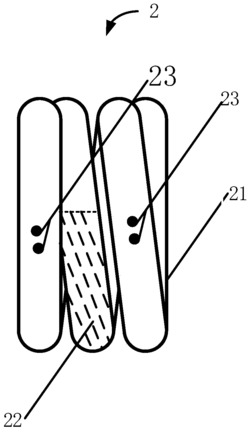

所述导电开关(2)在所述转向柱(1)转动至不同角度时,向所述提示装置发送与转向柱转动角度对应的触发信号,使所述提示装置输出表示方向盘转角的提示信号;所述导电开关(2)包括:螺旋状布置的真空管(21),所述真空管(21)固定套设在所述转向柱(1)上;

所述真空管(21)内注入有一定量的导电介质(22);

所述真空管(21)上固定有至少2组导电极对(23),一组导电极对(23)的一端通过导线连接所述提示装置,另一端连接所述供电装置(4);

在所述转向柱(1)随方向盘转动时,注入在所述真空管(21)内的导电介质(22)随所述转向柱(1)转动,使至少2组导电极对(23)中的部分组导电极对(23)的内部导通,以形成使所述提示装置可输出表示方向盘转角的提示信号的通路。

2.根据权利要求1所述的方向盘转角识别装置,其特征在于,所述提示装置包括:与至少2组导电极对(23)一一对应连接的至少2个LED灯,不同LED灯发出不同的颜色,不同颜色对应于不同的方向盘转角范围;

在所述真空管(21)内的导电介质(22)随所述转向柱(1)转动时,至少2组导电极对中的一组目标导电极对的内部被所述导电介质(22)导通,使与所述目标导电极对连接的其中一个LED灯发光。

3.根据权利要求1所述的方向盘转角识别装置,其特征在于,所述导电介质(22)为水银。

4.根据权利要求2所述的方向盘转角识别装置,其特征在于,

所述真空管(21)具有三圈螺旋;

所述真空管(21)内注入的导电介质(22)的体积为所述真空管(21)的1/2圈螺旋的体积;

至少2组导电极对(23)为:第一导电极对(231)和第二导电极对(232),所述第一导电极对(231)设置在所述真空管(21)的底圈螺旋中间位置处,所述第二导电极对(232)设置在所述真空管(21)的顶圈中间位置处;

至少两个LED灯包括:与所述第一导电极对(231)连接的第一LED灯(31)和与所述第二导电极对(232)连接的第二LED灯(32);

在方向盘转角为0°时,在所述真空管(21)内的导电介质(22)位于所述真空管(21)中的中间螺旋的下半圈位置,所述第一导电极对(231)和所述第二导电极对(232)的内部均未被导通;

在方向盘转角为大于逆时针方向的360°时,在所述真空管(21)内的导电介质(22)流动至所述真空管(21)中的底部螺旋的下半圈位置处,使所述第一导电极对(231)的内部被导通,与所述第一导电极对(231)连接的第一LED灯(31)显示第一颜色的光;

在方向盘转角为大于顺时针方向的360°时,在所述真空管(21)内的导电介质(22)流动至所述真空管(21)中的顶部螺旋的下半圈位置处,使所述第二导电极对(232)的内部被导通,与所述第二导电极对(232)连接的第二LED灯(32)显示第二颜色的光。

5.根据权利要求1所述的方向盘转角识别装置,其特征在于,所述提示装置包括:可输出表示不同方向盘转角的语音提示信息的语音提示装置和/或为可输出表示不同方向盘转角的文字提示信息的文字提示装置。

6.根据权利要求1所述的方向盘转角识别装置,其特征在于,所述转向柱(1)固定在转向柱壳(5)上,且所述转向柱(1)与水平面之间形成有设定夹角。

7.一种汽车,其特征在于,所述汽车包括权利要求1至6任一项所述的方向盘转角识别装置。
