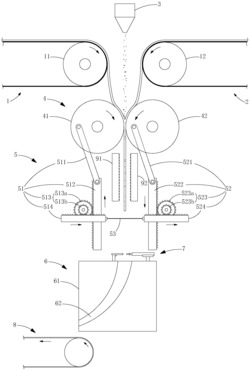

1.一种制作夹心面条的机械设备,其特征在于,包括:
第一皮带输送机构(1),用于输送面皮;
第二皮带输送机构(2),也用于输送面皮;该第二皮带输送机构(2)与第一皮带输送机构(1)处于同一高度,且第二皮带输送机构(2)与第一皮带输送机构(1)两者末端的滚筒具有间距;
馅料加入机构(3),布置于第一皮带输送机构(1)与第二皮带输送机构(2)之间的上方,用于向下释放馅料;
压面机构(4),包括等高布置的第一压辊(41)和第二压辊(42);第一压辊(41)布置于第一皮带输送机构(1)末端的滚筒A(11)的下方,其用于将由第一皮带输送机构(1)落下的面皮向下输送;第二压辊(42)布置于第二皮带输送机构(2)末端的滚筒B(12)的下方,其用于将由第二皮带输送机构(2)落下的面皮向下输送;第一压辊(41)与第二压辊(42)之间的间距介于1.5mm-5mm之间;
切割机构(5),在压面机构(4)的带动下能够将由压面机构(4)落下的面皮切割成若干面条;该切割机构(5)包括第一联动机构(51)、第二联动机构(52)以及若干切割线(53);所述的第一联动机构(51)包括第一连杆(511)、第一竖齿条(512)、第一齿轮组(513)以及第一横齿条(514),第一连杆(511)的一端可转动连接于第一压辊(41)侧面靠近边缘的位置,另一端可转动连接于第一竖齿条(512)的顶部,第一竖齿条(512)仅能沿竖向方向来回移动,第一竖齿条(512)有齿的一面位于其外侧,第一齿轮组(513)包括同轴设置的第一齿轮(513a)和第二齿轮(513b),第二齿轮(513b)的齿数少于第一齿轮(513a)的齿数,第一齿轮(513a)与第一竖齿条(512)保持啮合,第二齿轮(513b)与第一横齿条(514)保持啮合,第一横齿条(514)仅能沿横向方向来回移动,第一横齿条(514)有齿的一面位于其顶部;所述的第二联动机构(52)包括第二连杆(521)、第二竖齿条(522)、第二齿轮组(523)以及第二横齿条(524),第二连杆(521)的一端可转动连接于第二压辊(42)侧面靠近边缘的位置,另一端可转动连接于第二竖齿条(522)的顶部,第二竖齿条(522)仅能沿竖向方向来回移动,第二竖齿条(522)有齿的一面位于其外侧,第二齿轮组(523)包括同轴设置的第三齿轮(523a)和第四齿轮(523b),第四齿轮(523b)的齿数少于第三齿轮(523a)的齿数,第三齿轮(523a)与第二竖齿条(522)保持啮合,第四齿轮(523b)与第二横齿条(524)保持啮合,第二横齿条(524)仅能沿横向方向来回移动,第二横齿条(524)有齿的一面位于其顶部;各切割线(53)等间距固定于第一横齿条(514)和第二横齿条(524)之间,且相邻切割线(53)之间的间距介于2mm-8mm之间;其中,第一横齿条(514)和第二横齿条(524)等高布置,且两者在第一压辊(41)和第二压辊(42)的带动下是同步且同向移动的;
面条汇集机构(6),包括箱体(61)和位于箱体(61)内的通道(62);该通道(62)的顶部具有长条形开口(621),该长条形开口(621)用于承接经切割机构(5)切割后的面条,以使其进入通道(62)内,该通道(62)的底部具有圆形开口(622),该圆形开口(622)的直径小于长条形开口(621)的宽度,且该圆形开口(622)的直径介于7mm-12mm之间;
面条截断机构(7),布置于所述切割机构(5)与所述面条汇集机构(6)之间,用于间歇性横向截断面条。
2.根据权利要求1所述的一种制作夹心面条的机械设备,其特征在于,还包括面条传送机构(8),该面条传送机构(8)安装于所述通道(62)底部的圆形开口(622)之下,以用于传送由该圆形开口(622)落下的面条。
3.根据权利要求1所述的一种制作夹心面条的机械设备,其特征在于,所述的面条截断机构(7)包括闸刀(71)、刀槽板(72)、气缸(73)以及弹簧恢复组件(74);
所述的闸刀(71)与所述的刀槽板(72)间隔布置,闸刀(71)与刀槽板(72)之间的区域为面条通过的区域,闸刀(71)的刀刃(711)面向刀槽板(72),刀槽板(72)面向闸刀(71)的一侧设置有与刀刃(711)相匹配的刀槽(721);其中,刀槽板(72)通过刀槽板支撑架(75)与所述箱体(61)的顶面固定连接;
所述的气缸(73)用于推动闸刀(71)向刀槽板(72)一侧移动;其中,气缸(73)的活塞杆(731)与闸刀(71)背离刀槽板(72)的一侧固定连接,气缸(73)的缸筒(732)通过气缸支撑架(76)与所述箱体(61)的顶面固定连接;
所述的弹簧恢复组件(74)通过弹性力驱使闸刀(71)向背离刀槽板(72)的一侧移动。
4.根据权利要求3所述的一种制作夹心面条的机械设备,其特征在于,所述的弹簧恢复组件(74)为两组,且分别布置于闸刀(71)及刀槽板(72)的两侧;
弹簧恢复组件(74)包括伸缩杆(741)和弹簧(742);所述的伸缩杆(741)水平布置,且一端通过第一固定端头(743)与闸刀(71)的侧面固定连接,另一端通过第二固定端头(744)与刀槽板(72)的侧面固定连接;所述的弹簧(742)外套于伸缩杆(741)之上,且弹簧(742)的两端分别与第一固定端头(743)和第二固定端头(744)相抵。
5.根据权利要求1所述的一种制作夹心面条的机械设备,其特征在于,所述的通道(62)为弧形;且,从通道(62)顶部的长条形开口(621)开始,直至通道(62)底部的圆形开口(622)为止,通道(62)的内壁是逐渐向内弧形收缩的。
6.根据权利要求1所述的一种制作夹心面条的机械设备,其特征在于,所述切割线(53)的一端固定于第一线板(54)上,另一端固定于第二线板(55)上;第一线板(54)垂直固定于第一横齿条(514)的内侧,第二线板(55)垂直固定于第二横齿条(524)的内侧。
7.根据权利要求1所述的一种制作夹心面条的机械设备,其特征在于,在所述压面机构(4)之下、所述切割线(53)之上还设置有用于对面皮进行烘干的烘干机构。
8.根据权利要求7所述的一种制作夹心面条的机械设备,其特征在于,所述的烘干机构包括第一电热设备(91)和第二电热设备(92),且第一电热设备(91)和第二电热设备(92)分别从面皮的两侧对面皮进行加热。
