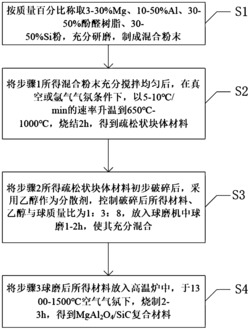

1.一种原位反应制备镁铝尖晶石-碳化硅复合材料的方法，其特征在于，包括以下步骤：

1)按质量百分比称取3-30％Mg、10-50％Al、30-50％酚醛树脂、30-50％Si粉，充分研磨，制成混合粉末；

2)将步骤1所得混合粉末充分搅拌均匀后，在真空或氩气气氛条件下，以5-10℃/min的速率升温到650℃-1000℃，烧结2h，得到疏松状块体材料；

3)将步骤2所得疏松状块体材料初步破碎后，采用乙醇作为分散剂，控制破碎后所得材料、乙醇与球质量比为1：3：8，放入球磨机中球磨1-2h，使其充分混合；

4)将步骤3球磨后所得材料放入高温炉中，于1300-1500℃空气气氛下，烧制2-3h，得到MgAl2O4/SiC复合材料。

2.根据权利要求1所述一种原位反应制备镁铝尖晶石-碳化硅复合材料的方法，其特征在于，所述球磨转速为350rpm。

3.根据权利要求1所述一种原位反应制备镁铝尖晶石-碳化硅复合材料的方法，其特征在于，所述MgAl2O4/SiC复合材料至少包括MgO-MgAl2O4/SiC和Al2O3-MgAl2O4/SiC材料中的一种。
