专利号: 2019108050976
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

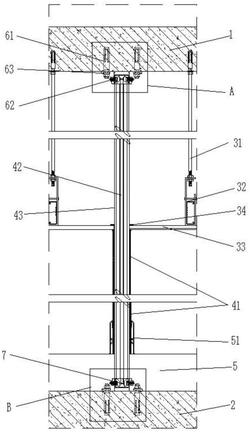

1.一种装配式框架隔墙的安装结构,其特征在于,设置于墙顶(1)和地面(2)之间,包括:

吊顶,其包括吊杆(31)、龙骨连接件(32)以及吊顶层(33),所述吊杆(31)的顶部和底部分别固定连接所述墙顶(1)和所述龙骨连接件(32),所述龙骨连接件(32)的底部连接所述吊顶层(33);

框架隔墙,其包括设置于外侧两边的装饰墙板(41)和位于中间的隔音层板(42),所述隔音层板(42)的上部分贯穿所述吊顶层(33)直至与所述墙顶(1)相连接,其底部连接地面;

所述装饰墙板(41)位于所述吊顶层(33),所述隔音层板(42)中填充有隔音棉;所述隔音层板(42)和所述装饰墙板(41)之间设置有主钢架(43);

地面装饰层(5),其设置于地面(2)上,所述装饰墙板(41)的顶部和底部分别与所述吊顶层(33)和所述地面装饰层(5)。

2.根据权利要求1所述的一种装配式框架隔墙的安装结构,其特征在于,所述隔音层板(42)的顶部和所述墙顶(1)之间、所述隔音层板(42)的底部和所述地面装饰层(5)之间均设置有固定组件。

3.根据权利要求2所述的一种装配式框架隔墙的安装结构,其特征在于,所述固定组件包括第一连接件(61)、第二连接件(62)和用于固定连接所述第一连接件(61)和第二连接件(62)的第三连接件(63)。

4.根据权利要求3所述的一种装配式框架隔墙的安装结构,其特征在于,所述第一连接件(61)为膨胀螺栓、所述第二连接件(62)为螺栓和法兰。

5.根据权利要求4所述的一种装配式框架隔墙的安装结构,其特征在于,所述第三连接件(63)的侧面形状呈三角形。

6.根据权利要求5所述的一种装配式框架隔墙的安装结构,其特征在于,所述隔音层板(42)的底部和所述地面装饰层(5)之间、所述隔音层板(42)的顶部和墙顶(1)之间均设置有连接垫板(7),所述连接垫板(7)和所述地面(2)之间通过所述固定组件连接;所述连接垫板(7)的两侧设置有第一安装槽(71)。

7.根据权利要求6所述的一种装配式框架隔墙的安装结构,其特征在于,所述装饰墙板(41)的两侧设置有侧垫板(8),所述侧垫板(8)位于侧墙和所述装饰墙板(41)之间,所述侧垫板(8)的内侧设置有卡槽(81)和第二安装槽(82)。

8.根据权利要求7所述的一种装配式框架隔墙的安装结构,其特征在于,所述装饰墙板(41)呈“[”型,两边的弯折部插装于所述卡槽(81)中。

9.根据权利要求8所述的一种装配式框架隔墙的安装结构,其特征在于,所述第二安装槽(82)通过第二连接件(62)与所述隔音层板(42)相连接。

10.根据权利要求9所述的一种装配式框架隔墙的安装结构,其特征在于,所述吊顶层(33)和所述隔音层板(42)之间设置有顶角线(34),所述装饰墙板(41)的顶部插装于所述顶角线(34)的底部;所述装饰墙板(41)的底部和地面装饰层(5)之间设置有踢脚线(51)。
