专利号: 2019108049305
申请人: 金螳螂精装科技(苏州)有限公司
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-07-25
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

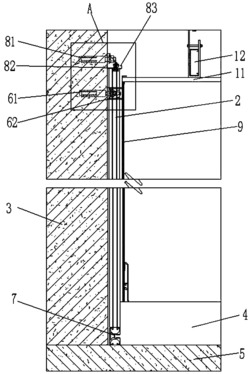

1.一种装配式框架墙面安装结构,其特征在于,包括:

吊顶(11),其顶部通过龙骨连接件(12)与顶墙连接;

调平框架(2),其固定设置于侧墙(3),所述吊顶(11)的侧面与所述调平框架(2)的侧面相连接;

装饰墙板(9),其设置于所述调平框架(2)的外侧;

地面装饰层(4),其设置于地面(5)上,所述装饰墙板(9)位于所述吊顶(11)和所述地面装饰层(4)之间;

固定连接件,其包括第一固定件(61)和第一连接件(62),所述第一连接件(62)设置于所述调平框架(2)上,所述第一固定件(61)穿过所述第一连接件(62)并固定于侧墙(3)内。

2.根据权利要求1所述的一种装配式框架墙面安装结构,其特征在于,还包括设置于侧墙(3)和地面(5)之间的连接垫架(7),所述连接垫架(7)位于所述调平框架(2)的底部。

3.根据权利要求2所述的一种装配式框架墙面安装结构,其特征在于,还包括分别设置于所述调平框架(2)顶部和位于所述连接垫架(7)侧边的加强连接件,所述加强连接件包括第二固定件(81)、第二连接件(82)以及角件(83),所述角件(83)所述第二固定件(81)和所述第二连接件(82)。

4.根据权利要求3所述的一种装配式框架墙面安装结构,其特征在于,所述第二固定件(81)固定于侧墙(3)和地面(5),所述第二连接件(82)固定于所述调平框架(2)的顶部和所述连接垫架(7)的侧边。

5.根据权利要求4所述的一种装配式框架墙面安装结构,其特征在于,所述第一固定件(61)和所述第二固定件(81)均为膨胀螺栓。

6.根据权利要求5所述的一种装配式框架墙面安装结构,其特征在于,所述第一连接件(62)为连接方架,所述第二连接件(82)为螺栓。

7.根据权利要求6所述的一种装配式框架墙面安装结构,其特征在于,所述固定连接件设置为至少两组,均布设置于所述调平框架(2)和侧墙(3)上。

8.根据权利要求2或7所述的一种装配式框架墙面安装结构,其特征在于,所述连接垫架(7)上设置有连接槽(71)。

9.根据权利要求8所述的一种装配式框架墙面安装结构,其特征在于,所述连接槽(71)的槽口设置有向内弯折的连接钩(72)。

10.根据权利要求1所述的一种装配式框架墙面安装结构,其特征在于,所述调平框架(2)为方钢架。
