专利号: 201910681072X
申请人: 向先德
专利类型:发明专利
专利状态:授权未缴费
更新日期:2025-03-28
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

1.一种充气压封座,其特征在于:包括压封座座体(1),压封座座体内设置有输气通道(2),输气通道的两端分别与压封座座体上的开口连通,输气通道内还设置有与压封座座体连接的芯杆(3),芯杆内设置有与所述输气通道连通的芯杆主气道(4),芯杆的侧面上还设置有与芯杆主气道连通的芯杆侧气道(10),芯杆的外侧设置有由弹性材料制成的压封圈(5),压封圈的底部位于压封座座体表面的容置槽(6)内,压封圈的上方设置有芯套(7),芯套为两端开口、内部中空的管状结构,芯套的内侧面与芯杆的外侧面之间具有间隙,芯套的底端具有与压封圈接触的挤压板(8),所述压封座的顶端还设置有与压封座连接的锁紧帽(9),锁紧帽的底端连接于压封座座体的顶部,锁紧帽的顶壁上具有与芯套内腔及芯杆主气道连通的开口;

所述容置槽内设置有与容置槽连接的支撑环(11),所述压封圈位于支撑环的上方;

所述锁紧帽的外侧设置有与其固连的手柄(12),锁紧帽与压封座座体螺纹连接。

2.根据权利要求1所述的充气压封座,其特征在于:所述芯杆的底面设置有通气槽(13),通气槽的侧壁上设置有与通气槽连通的通气口(14)。

3.根据权利要求1所述的充气压封座,其特征在于:所述输气通道包括竖直设置的竖向通道(15)及与竖向通道连通的横向通道(16)。

4.根据权利要求1所述的充气压封座,其特征在于:所述挤压板的上方还设置有轴承。

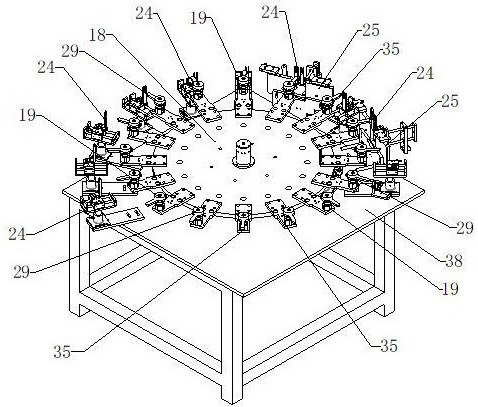

5.一种包括如权利要求1所述的充气压封座的抽真空充气压封机,其特征在于:包括工作台(38)、设于工作台表面的转动座组件(17)、与转动座组件连接的转动盘(18)、位于转动盘中部的充气装置、位于转动盘边缘并绕转动盘周向分部的多个压封座组件(19),所述转动座组件包括固设于工作台上的固定座(20)、位于固定座上方并可相对固定座转动的旋转座(21),旋转座上设有多个旋转通气道(22),固定座上设置有与所述旋转通气道对应的固定通气道(23),所述抽真空充气压封机还包括至少一组加热组件(24),所述加热组件中至少一组加热组件包括模压组件(25),所述转动盘与旋转座固连,所述充气装置包括充气壳体(26),充气壳体的侧壁上设置有进气口(27)及与压封座组件对应的多个充气口(28),所述充气壳体固定设置于转动盘的中部,所述压封座组件包括所述压封座(29),压封座的芯杆主气道通过管道与充气壳体的充气口连通,压封座的输气通道通过管道与旋转座上的旋转通气道连通,所述加热组件包括加热块移动座(30)、设于加热块移动座上的至少一个支撑杆(31),支撑杆上设置有加热块所述模压组件包括压模移动座(32)、位于支撑杆两侧的压模(33),设于压模移动座上并用于驱动压模移动的压模驱动件。

6.根据权利要求5所述的抽真空充气压封机,其特征在于:所述压封座组件还包括安装板(35),安装板的一端与转动盘连接,安装板的另一端与压封座连接。

7.根据权利要求5所述的抽真空充气压封机,其特征在于:所述压模驱动件包括铰接于压模移动座上的连动杆(36),连动杆的一端与压模铰接。

8.根据权利要求5所述的抽真空充气压封机,其特征在于:所述旋转座上连接有连接轴(37),旋转座及固定座的表面均设置有油封槽(34)。
