1.一种纳米氧化铝增强铜基复合材料，其特征在于，包括以下质量百分比的成分：Al2O3

0.2-2.0％，La2O3 0.1-0.6％，余量为铜，以上成分质量百分比总和为100％。

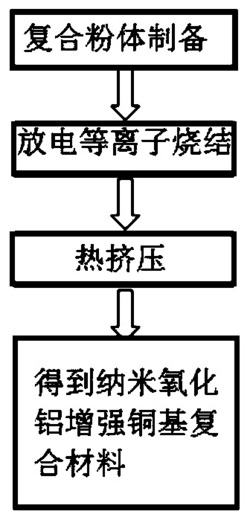

2.一种如权利要求1所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，包括以下步骤：步骤1：复合粉体制备；

步骤2：放电等离子烧结；

步骤3：经热挤压得到纳米氧化铝增强铜基复合材料。

3.根据权利要求2所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，所述步骤1的具体过程如下：步骤1.1：以Al(NO3)3·9H2O为前驱体，配制Al(NO3)3溶液；

步骤1.2：稀硝酸0.1mol/L溶解La2O3加入到配制好的Al(NO3)3溶液中；

步骤1.3：经搅拌向步骤1.2所得溶液中滴加0.2mol/L NH3·H2O调节pH＝9，得到La(OH)3-Al(OH)3混合溶胶；

步骤1.4：经搅拌待混合溶胶充分析出后过滤洗涤至pH＝7；

步骤1.5：将步骤1.4所得溶胶在无水乙醇中搅拌分散，并加入粒径在10-50μm铜粉搅拌混合；

步骤1.6：经干燥后制得La(OH)3-Al(OH)3混合凝胶包覆铜粉复合粉体。

4.根据权利要求2所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，所述步骤2的具体过程如下：将制得La(OH)3-Al(OH)3混合凝胶包覆铜粉复合粉体放入石墨磨具预压成坯，再放入放电等离子烧结炉中通过两步升压、两步保温进行烧结，随后随炉冷却到100-200℃以下。

5.根据权利要求2所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，所述步骤3中经300T挤压机进行热挤压，所述热挤压温度为700-850℃，挤压比为18:1，挤压速率

2.5-3.5mm/s。

6.根据权利要求2所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，步骤

3中纳米氧化铝增强铜基复合材料中原位生成的Al2O3颗粒小于300nm。

7.根据权利要求3所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，所述步骤1.6干燥的条件为在温度70-80℃下经真空干燥箱干燥8-10h，所述搅拌时间为1h。

8.根据权利要求4所述的纳米氧化铝增强铜基复合材料的制备方法，其特征在于，所述步骤2中两步升压为：初压0.5-2MPa，终压20-40MPa，所述两步保温为：初温400-600℃保温

1h，终温800-950℃保温1h。
