专利号: 2019106157983
申请人: 南通翔骜液压润滑设备有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2025-10-10
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

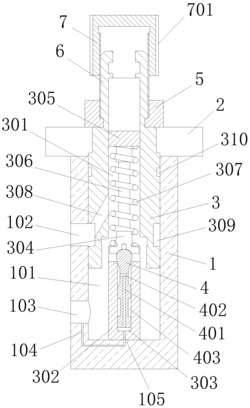

1.一种叠加式减压阀,其特征在于:包括减压阀体(1),在所述减压阀体(1)的上端安装有阀盖体(2),沿着所述减压阀体(1)的轴心线方向加工有阀孔(101),在所述阀孔(101)内安装有阀套(3),沿着所述阀套(3)的轴心线方向加工有阀芯孔(301),在所述阀芯孔(301)内安装有阀芯套筒(302),在所述阀芯套筒(302)内加工有阀芯通道(303),在所述阀芯通道(303)内安装有阀芯(4),沿着所述阀芯(4)的轴心线方向加工有轴向孔(401),在所述阀芯(4)上加工有径向通孔(402),所述轴向孔(401)和径向通孔(402)相互贯通,并在所述阀芯(4)的外表面加工有环向节流槽(403),所述阀芯(4)的一端为球形;在所述阀芯孔(301)内安装有弹簧底座(304),在所述阀芯孔(301)内安装有弹簧顶座(305),在所述弹簧底座(304)和弹簧顶座(305)之间安装有导向杆体(306),在所述导向杆体(306)的外部套有弹簧(307),所述弹簧底座(304)与所述阀芯(4)相互接触;在所述减压阀体(1)上加工有进油口(102),在所述减压阀体(1)上加工有出油口(103),在所述阀套(3)上加工有斜向孔(308),在所述阀套(3)上加工有环形导流槽(309),所述进油口(102)与所述环形导流槽(309)相互贯通,所述进油口(102)与所述斜向孔(308)相通,所述斜向孔(308)与所述阀芯孔(301)相通,所述出油口(103)与所述阀芯孔(301)相通。

2.根据权利要求1所述的叠加式减压阀,其特征在于:在所述减压阀体(1)的底端加工有L型流道(104),在所述阀芯套筒(302)的底端加工有条形流道(105),所述L型流道(104)与所述条形流道(105)相互连通,所述条形流道(105)与所述阀芯通道(303)相互连通,所述L型流道(104)与所述出油口(103)相互连通。

3.根据权利要求2所述的叠加式减压阀,其特征在于:在所述阀套(3)的外壁面上加工有环向密封槽(310),在所述环向密封槽(310)内安装有挡圈和密封圈,所述密封圈用于密封所述阀套(3)与减压阀体(1)。

4.根据权利要求3所述的叠加式减压阀,其特征在于:所述阀套(3)与阀杆(6)一体成型设置,所述阀杆(6)伸出阀盖体(2),并在所述阀杆(6)的外表面加工有外螺纹,在所述阀杆(6)的外表面螺纹安装有调节螺母(5)。

5.根据权利要求4所述的叠加式减压阀,其特征在于:在所述阀杆(6)的外表面通过螺纹安装有调节套(7),在所述调节套(7)的外表面加工有防滑纹理(701)。

6.根据权利要求5所述的叠加式减压阀,其特征在于:所述L型流道(104)与所述条形流道(105)的直径相同,共同构成减压通道。

7.根据权利要求6所述的叠加式减压阀,其特征在于:在所述阀盖体(2)的外表面安装有压力表(8),所述压力表(8)用于测量减压阀体(1)内的压力。

8.根据权利要求7所述的叠加式减压阀,其特征在于:所述弹簧(307)的一端顶抵在所述弹簧底座(304)的上表面,所述弹簧(307)的另一端顶抵在所述弹簧顶座(305)的下表面。
