专利号: 2017104198195
申请人: 广东天机工业智能系统有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

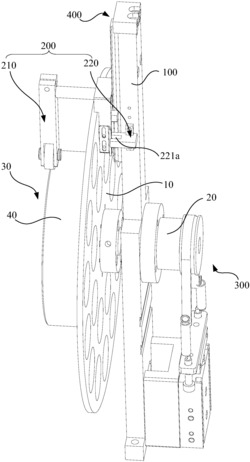

1.一种贴膜变速装置,用于与缠绕有保护膜的料盘的转轴连接,其特征在于,所述贴膜变速装置包括:支撑件,与所述转轴连接;

感应机构,包括与所述支撑件滑动配合并与所述保护膜抵紧的感应组件,及固定在所述支撑件上并与所述感应组件相对应的触控器;

调速机构,安装在所述支撑件上并与所述转轴连接,

其中,当所述保护膜的出料速度减少至临界值时,所述感应组件激发所述触控器,所述触控器控制所述调速机构提高所述料盘转动的角速度。

2.根据权利要求1所述的贴膜变速装置,其特征在于,所述调速机构包括套装在所述转轴上的刹车带,及与所述刹车带的两端连接并能够调节所述刹车带与所述转轴之间摩擦力的调节组件。

3.根据权利要求2所述的贴膜变速装置,其特征在于,所述调节组件包括分别连接在所述刹车带两端的两根拉伸弹簧,与所述拉伸弹簧另一端连接的连接板,及驱动所述连接板拉伸或压缩所述拉伸弹簧的驱动器。

4.根据权利要求3所述的贴膜变速装置,其特征在于,所述驱动器包括气缸,所述气缸的缸筒固定在所述支撑件上,所述气缸的活塞杆与连接板连接。

5.根据权利要求1所述的贴膜变速装置,其特征在于,所述感应组件包括与所述支撑件滑动配合的滑块,与所述滑块连接的连杆,与所述连杆连接并始终抵紧在所述保护膜上的抵接器,及安装在所述滑块上并与所述触控器对应的感应片;

其中,当所述保护膜所缠绕成型的保护膜滚筒的半径减少时,所述感应片沿所述支撑件朝向所述触控器滑动。

6.根据权利要求5所述的贴膜变速装置,其特征在于,所述抵接器包括与所述连杆连接的固定杆,及连接在所述固定杆端部并与所述保护膜相接触的滚轮。

7.根据权利要求5所述的贴膜变速装置,其特征在于,所述支撑件上设置有与所述滑块配合的直线导轨。

8.根据权利要求1所述的贴膜变速装置,其特征在于,所述触控器包括触控开关,所述触控开关上开设有与所述感应组件对应的通槽;

其中,当所述感应组件运动至所述通槽时,所述触控开关开启。

9.根据权利要求1所述的贴膜变速装置,其特征在于,还包括设置在所述支撑件上并用于固定所述感应组件的制动组件。

10.根据权利要求9所述的贴膜变速装置,其特征在于,所述制动组件包括固定在所述支撑件顶端的磁性体。
