专利号: 2019105091974
申请人: 安徽世品佳工业产品设计有限公司
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

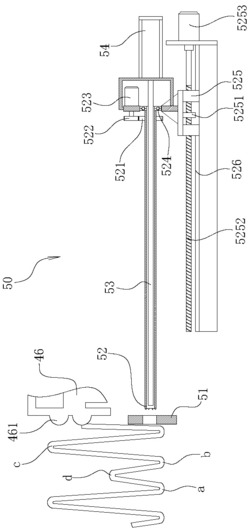

1.一种开口装置,其特征在于:包括设置在纸板叠合装置(40)旁侧的打孔夹板(51),所述打孔夹板(51)相向移动且实施对包装盒纸板的叠合,所述打孔夹板(51)的旁侧设置有打孔刀具(52),刀具驱动机构驱动打孔刀具(52)沿着包装盒移动方向的垂直方向移动且实施对纸板叠合位置的打孔操作;

所述打孔刀具(52)呈管状且管口处设置有锯齿,转动机构驱动打孔刀具(52)转动;

所述打孔刀具(52)的一段设置有推料机构,所述推料机构用于将打孔刀具(52)内的粉状纸屑从管口推出;

所述刀具驱动机构包括打孔刀具(52)管壁外的从动齿轮(521),所述从动齿轮(521)与动力齿轮(522)配合,驱动电机(523)驱动从动齿轮(521)转动;

所述打孔刀具(52)的一端转动式设置在支撑轴承(524),所述支撑轴承(524)设置在机架滑块(525)上,所述机架滑块(525)沿着滑轨(526)往复滑动,所述滑轨(526)的长度方向与打孔刀具(52)的管长方向平行;

所述机架滑块(525)上设置有螺母(5251),所述螺母(5251)与丝杆(5252)配合,所述丝杆(5252)与打孔刀具(52)的管长方向平行且一端与电机(5253)的转轴连接,所述电机(5253)固定在滑轨(526)的一端。

2.根据权利要求1所述的开口装置,其特征在于:所述推料机构包括设置在打孔刀具(52)管腔内的推料杆(53),所述推料杆(53)与水平推动机构连接,水平推动机构驱动推料杆(53)沿着打孔刀具(52)管长方向移动且杆端伸出打孔刀具(52)的管口。

3.根据权利要求2所述的开口装置,其特征在于:所述水平推动机构包括水平推送气缸(54),所述水平推送气缸(54)的活塞杆水平且与打孔刀具(52)平行,所述水平推送气缸(54)的活塞杆与推料杆(53)连接。

4.根据权利要求1所述的开口装置,其特征在于:所述纸板叠合装置(40)包括绳线,所述绳线包括上攀绳(41)及下攀绳(42),所述上攀绳(41)与下攀绳(42)相互靠近或远离,所述上攀绳(41)及下攀绳(42)之间设置有供纸板通过的通道,所述纸板通过的通道两侧设置有夹持机构,所述夹持机构用于将纸板两侧夹紧,所述夹持机构与推折机构连接,推折机构沿着纸板通过的通道宽度方向相向移动。

5.根据权利要求4所述的开口装置,其特征在于:所述夹持机构滑动设置在推折机构上,所述夹持机构的滑动方向与纸板通过的通道宽度方向平行。
