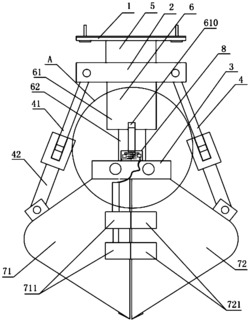

1.一种抓斗机构，包括顶部固定板、中间固定板、底部固定板、支撑杆、支撑柱、液压伸缩杆、左侧抓斗和右侧抓斗，所述顶部固定板通过螺栓连接与起重设备相连，所述顶部固定板与中间固定板之间通过支撑柱固定连接，所述中间固定板与底部固定板之间通过液压伸缩杆连接，所述底部固定板的左端与左侧抓斗的顶端铰链连接，所述底部固定板的右端与右侧抓斗的顶端铰链连接，所述中间固定板的左端与左侧抓斗的外侧壁之间、中间固定板的右端与右侧抓斗的外侧壁之间均通过支撑杆连接，其特征在于：所述液压伸缩杆分为上半段和下半段，所述下半段在上半段中伸出或者缩入，所述上半段的顶部与中间固定板的底部中央固定连接，所述下半段的底部与底部固定板的顶部中央固定连接，所述上半段的前侧设置有由横杆和竖杆两部分组成的L型触动杆，所述横杆的一端与上半段的前侧壁固定连接，所述竖杆位于液压伸缩杆的前侧竖直向下悬伸，所述L型触动杆的下方设置有电磁铁开关盒，所述左侧抓斗的前侧壁上固定设置有电磁铁，右侧抓斗上固定设置有铁块，所述电磁铁开关盒包括顶部开口的壳体，所述壳体内部包括电源、金属触点A、金属触点B、导电金属板和压缩弹簧A，所述壳体的底部固定设置于底部固定板的顶部，所述压缩弹簧A的底部固定设置于壳体的底部内侧壁，所述压缩弹簧A的顶部固定连接有导电金属板，所述导电金属板位于竖杆的正下方，所述金属触点A和金属触点B分别固定连接于压缩弹簧A左右两侧的壳体的内壁上，当所述L型触动杆下压导电金属板到一定程度后会接通其下方的金属触点A和金属触点B，所述金属触点A、金属触点B、电源和电磁铁通过电线电性连接为电磁锁电路，当金属触点A和金属触点B接通时，所述电磁锁电路接通，电磁锁带上磁性；

左、右两侧的支撑杆结构相同且左右对称设置，左侧所述支撑杆包括上杆和下杆，所述下杆的底部与左侧抓斗的外侧壁铰接，其顶部固定设置有一个方块，所述方块的顶部向下开设有方形盲孔，其前后两侧开设有方形通孔，所述上杆的底部间隙套置于方形盲孔内，其底部前后两侧均设置有突起块，所述突起块分别从方形通孔内穿出防止上杆从方形盲孔内脱出，所述上杆的横截面大小形状与方形盲孔的横截面大小形状相适配，所述上杆能够在方形盲孔内上下移动实现伸缩杆的长短变化，所述L型触动杆的长度设置为在伸缩杆由短变长的整个过程中解除金属触点A和金属触点B的导通。

2.根据权利要求1所述的抓斗机构，其特征在于：所述上杆的底部还固定设置有压缩弹簧B，所述压缩弹簧B位于方形盲孔内并与方形盲孔的底部相抵。

3.根据权利要求1所述的抓斗机构，其特征在于：所述电磁铁内包括硅钢以及缠绕于硅钢外侧的线圈。

4.根据权利要求1所述的抓斗机构，其特征在于：所述电磁铁的数量为2个，所述铁块的数量为2个且分别与电磁铁一一对应，所述电磁铁设置于左侧抓斗的前侧壁上靠近右侧抓斗的边缘，所述铁块设置于右侧抓斗的前侧壁上靠近左侧抓斗的边缘，当左侧抓斗和右侧抓斗闭合时，电磁铁与铁块相贴合。
