专利号: 2019104778876
申请人: 山东农业工程学院
专利类型:发明专利
专利状态:已下证
更新日期:2025-11-06
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

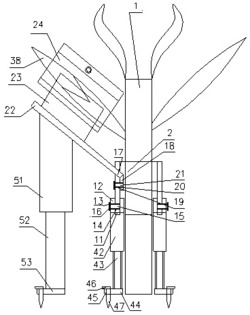

1.一种辣椒嫁接固定装置,其组成包括:辣椒秧,其特征是:所述的辣椒秧套有开口弹性套,所述的开口弹性套套在辣椒秧的下径部,所述的开口弹性套的开口端一侧固定连接夹紧板,所述的夹紧板开有横插口,所述的开口弹性套的开口端另一侧固定连接穿透紧固板,所述的穿透紧固板开有一组紧固孔,所述的穿透紧固板穿过所述的横插口、所述的紧固孔紧配合插入插杆,所述的插杆的顶部固定连接圆板,所述的圆板的顶部设置椭圆环,所述的插杆的底部紧配合插入弹性片圈固定,所述的开口弹性套开有3个夹角为120°的卡口,所述的卡口的位置夹有U形夹子,所述的U形夹子的底部卡入所述的卡口内,所述的U形夹子的底部具有底平面,所述的U形夹子的外侧开有外螺纹孔,所述的开口弹性套开有内螺纹孔,所述的外螺纹孔与所述的内螺纹孔重合连接横螺杆,所述的横螺杆连接手柄。

2.根据权利要求1所述的辣椒嫁接固定装置,其特征是:所述的开口弹性套的上部绕圆周开有一组弧形卡口,所述的弧形卡口的内侧插入插板,所述的开口弹性套的上部绕圆周开有一组上外螺纹孔,所述的插板开有上内螺纹孔,所述的上外螺纹孔与所述的上内螺纹孔重合连接手拧螺杆固定,所述的插板连接弹性支撑连接板,所述的弹性支撑连接板铆接U形调节板,所述的U形调节板的内侧设置有外弧形扣板和内弧形扣板,所述的外弧形扣板与所述的内弧形扣板扣住辣椒秧嫁接处。

3.根据权利要求2所述的辣椒嫁接固定装置,其特征是:所述的外弧形扣板开有外圆孔,所述的外圆孔的内侧连接外扩孔,所述的U形调节板的一侧开有同心外圆孔,所述的外圆孔与所述的同心外圆孔重合插入外圆横杆,所述的外圆横杆的内侧固定连接外挡板,所述的外挡板埋入所述的外扩孔内,所述的外圆横杆的外侧端部具有螺纹段,所述的外弧形扣板绕着所述的外圆横杆调节角度;所述的内弧形扣板开有内圆孔,所述的内圆孔的内侧连接内扩孔,所述的U形调节板的另一侧开有同心内圆孔,所述的内圆孔与所述的同心内圆孔重合插入内圆横杆,所述的内圆横杆的内侧固定连接内挡板,所述的内挡板埋入所述的内扩孔内,所述的内圆横杆的外侧端部具有螺纹段,所述的内弧形扣板绕着所述的内圆横杆调节角度,所述的螺纹段连接螺母固定

4.根据权利要求2所述的辣椒嫁接固定装置,其特征是:所述的外弧形扣板和所述的内弧形扣板的底部通过软体弹性条板连接,所述的外弧形扣板的顶部固定连接外夹板,所述的内弧形扣板的顶部固定连接内夹板,所述的辣椒秧嫁接处包裹透明塑料布,所述的外弧形扣板与所述的内弧形扣板扣住所述的透明塑料布,所述的内夹板与所述的外夹板之间通过螺栓调节固定。

5.根据权利要求1所述的辣椒嫁接固定装置,其特征是:所述的U形夹子的底部焊接竖螺纹套,所述的竖螺纹套连接支撑螺纹杆,所述的支撑螺纹杆的底部固定连接底圆板,所述的底圆板开有底固定孔,所述的底固定孔插入直角圆杆,所述的直角圆杆的底部具有圆锥尖,所述的直角圆杆与所述的圆锥尖均插入地下固定,所述的直角圆杆的顶部横在所述的底固定孔的顶部。

6.根据权利要求1所述的辣椒嫁接固定装置,其特征是:所述的椭圆环扣有弧形板,所述的弧形板的一端连接左平板,所述的弧形板的另一端连接右平板,所述的左平板、所述的右平板与所述的圆板之间铆接固定,所述的椭圆环在所述的弧形板内转动。

7.根据权利要求2所述的辣椒嫁接固定装置,其特征是:所述的弹性支撑连接板的底部焊接竖螺纹套,所述的竖螺纹套连接竖螺纹杆,所述的竖螺纹杆的底部连接底固定板,所述的底固定板插入所述的直角圆杆固定。

8.一种辣椒嫁接固定装置的使用方法,其特征是:本使用方法包括七步,第一步将开口弹性套套在辣椒秧的下径部,并将穿透紧固板穿过横插口,将插杆紧配合插入紧固孔固定住开口弹性套的松紧,第二步用U形夹子夹住开口弹性套、并卡入卡口内定位固定住,并用横螺杆固定住U形夹子与开口弹性套的连接,第三步将插板插入弧形卡口的内侧、并用手拧螺杆固定住,将外弧形扣板和内弧形扣板与U形调节板连接在一起,第四步将辣椒秧嫁接处用透明塑料布包裹住,第五步用外弧形扣板和内弧形扣板扣住辣椒秧嫁接处,第六步调节好竖螺纹套与支撑螺纹杆之间的位置,第七步将内夹板和外夹板用螺栓调节固定住。
