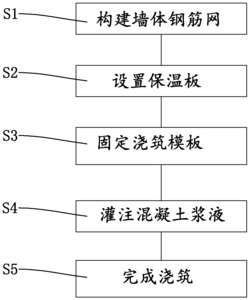

1.一种保温墙浇筑成型施工工艺，其特征在于，包括如下步骤：S1、构建墙体钢筋网：在已建筑基础的上层，依照待建筑保温墙位置预先埋设基层钢筋（1），在基层钢筋（1）上竖直固定竖直钢筋（21），并在竖直钢筋（21）上沿竖直方向固定布设水平钢筋（22），从而构成钢筋网架（2）；

S2、设置保温板（3）：在保温板（3）的两侧均贴附钢丝网片（31），并将保温板（3）紧挨贴附在钢筋网架（2）的一侧，并在保温板（3）与已建筑基础上层的地面之间设置间隔块（12），所述间隔块（12）的高度不低于基层钢筋（1）和竖直钢筋（21）连接处的高度；

S3、固定浇筑模板（4）：在保温板（3）和钢筋网架（2）二者相互远离的两侧分别间隔固定设置浇筑模板（4）；

S4、灌注混凝土浆液：在两浇筑模板（4）之间灌注混凝土浆液，等待混凝土浆液冷却；

S5、完成浇筑：混凝土浆液冷却后，将两浇筑模板（4）拆除；

所述保温板（3）在钢筋网架（2）的一侧设置有第一间隔架（5），第一间隔架包括水平部及固定在水平部上的倾斜部，第一间隔架（5）上开设有卡槽（51），所述卡槽（51）与钢筋网架（2）上的钢筋卡接，且所述第一间隔架（5）靠近保温板（3）的一侧抵紧在保温板（3）上，所述第一间隔架（5）远离保温板（3）的一侧抵紧在钢筋网架（2）一侧的浇筑模板（4）上；

两所述浇筑模板（4）相互远离的一侧均铰接有支撑柱（43），所述支撑柱（43）的长度长于支撑柱（43）与浇筑模板（4）铰接点到浇筑模板（4）下侧边缘位置的距离，且所述浇筑模板（4）上还设置有用于可拆卸固定连接支撑柱（43）和浇筑模板（4）的固定组件（7）；

所述固定组件（7）包括锁紧螺栓（71）和铰接柱（72），所述浇筑模板（4）在支撑柱（43）与浇筑模板（4）铰接点下侧的位置竖直设置有滑槽（44），所述滑槽（44）中竖直滑移设置有滑块（45），所述铰接柱（72）的一端铰接在支撑柱（43）的中部，所述铰接柱（72）另一端铰接在滑块（45）上，所述锁紧螺栓（71）自滑块（45）远离保温板（3）的一侧贯穿穿设滑块（45）并与滑块（45）螺纹配合，且所述锁紧螺栓（71）的端部抵紧在滑槽（44）槽底。

2.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，在S1中，基层钢筋（1）呈竖直设置，并在基层钢筋（1）与竖直钢筋（21）之间设置连接套筒（11），连接套筒（11）与基层钢筋（1）一一对应，基层钢筋（1）与竖直钢筋（21）二者靠近连接套筒（11）的一端均穿入连接套筒（11）中，并通过焊接固定基层钢筋（1）与连接套筒（11）、以及竖直钢筋（21）与连接套筒（11）。

3.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，保温板（3）相对的两侧均设置有斜插钢筋（32），所述斜插钢筋（32）在保温板（3）相对的两侧均设置有若干根，且两所述钢丝网片（31）被斜插钢筋（32）分别张紧固定在保温板（3）相对的两侧。

4.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，在S4中，借助振动棒振荡混凝土浆液。

5.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，在S4中，借助振动棒抵触浇筑模板（4）的下侧，振动浇筑模板（4）和位于下侧的混凝土浆液。

6.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，所述保温板（3）远离钢筋网架（2）的一侧设置有第二间隔架（6），所述第二间隔架（6）靠近保温板（3）的一侧固定设置有螺纹柱（61），所述螺纹柱（61）穿设保温板（3）中，所述第二间隔架（6）远离保温板（3）的一侧抵紧在保温板（3）远离钢筋网架（2）一侧的浇筑模板（4）上。

7.根据权利要求1所述的一种保温墙浇筑成型施工工艺，其特征在于，任意一所述浇筑模板（4）的一侧铰接设置有固定柱（41），另一所述浇筑模板（4）上设置有固定板（42），所述固定板（42）上开设有卡接槽（421），所述固定柱（41）卡入卡接槽（421）中，所述固定柱（41）螺纹连接有固定螺母（411），所述固定螺母（411）抵紧在固定板（42）远离固定柱（41）与对应浇筑模板（4）铰接点的一侧。
