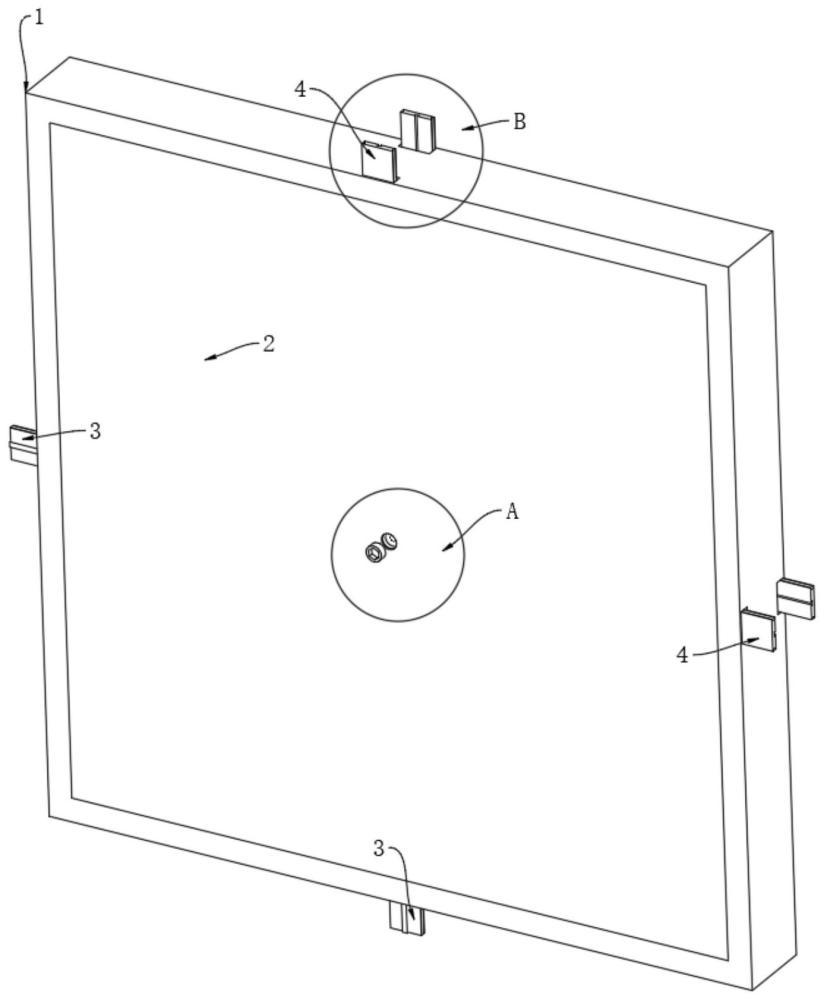

1.一种建筑保温外墙，包括墙体外壳(1)，其特征在于：所述墙体外壳(1)内固定安装有中间支撑板(15)，所述中间支撑板(15)的两侧均固定安装有侧保温板(16)，所述侧保温板(16)远离所述中间支撑板(15)的一侧均固定安装有侧防护板(2)，所述侧防护板(2)的中间位置均开设有中间槽(30)，所述侧防护板(2)上对应所述墙体外壳(1)的边框中间位置均开设有连接槽(10)，所述连接槽(10)远离所述墙体外壳(1)的一侧与所述中间槽(30)联通，上侧和右侧所述连接槽(10)内滑动连接有子连接板(4)，左侧和下侧所述连接槽(10)内滑动连接有母连接板(3)，所述中间槽(30)内设置有传动组件，所述传动组件可以同时将所述子连接板(4)和母连接板(3)从连接槽(10)内导出，所述子连接板(4)和母连接板(3)边缘均设置有紧固设备，所述紧固设备可以在有风力作用下使得相连的保温外墙之间连接更加牢固。

2.根据权利要求1所述的一种建筑保温外墙，其特征在于：所述紧固设备包括连接轴(23)，所述连接轴(23)转动安装在所述中间支撑板(15)和侧保温板(16)中间位置且连接轴(23)的两端均导入到所述中间槽(30)内，所述连接轴(23)的中间位置开设有通风孔(9)，所述中间支撑板(15)上对应所述连接槽(10)的位置均开设有侧联通孔(18)，所述侧联通孔(18)靠近所述连接轴(23)的一端均与所述通风孔(9)联通，所述中间支撑板(15)和侧保温板(16)上对应所述侧联通孔(18)远离所述连接轴(23)的一端均开设有导出槽(19)，所述导出槽(19)的两端均延伸到所述连接槽(10)内，所述母连接板(3)和子连接板(4)上均开设有定位孔(17)，所述定位孔(17)与所述导出槽(19)匹配。

3.根据权利要求2所述的一种建筑保温外墙，其特征在于：所述母连接板(3)和子连接板(4)的边缘均固定安装有侧膨胀气囊(12)，所述子连接板(4)均设置在所述连接槽(10)远离所述侧保温板(16)的一侧，所述母连接板(3)均设置在所述连接槽(10)靠近所述侧保温板(16)的一侧，所述子连接板(4)远离所述连接槽(10)内壁的一侧均开设有卡接槽(11)，所述母连接板(3)远离所述连接槽(10)内壁的一侧均固定安装有卡接块(14)，所述卡接块(14)与所述卡接槽(11)匹配，所述连接槽(10)可以容纳子连接板(4)和母连接板(3)同时平行设备。

4.根据权利要求3所述的一种建筑保温外墙，其特征在于：所述传动组件包括内置齿轮(8)，所述内置齿轮(8)转动安装在所述中间槽(30)内，所述内置齿轮(8)均与所述连接轴(23)固定连接，所述中间槽(30)内对应所述内置齿轮(8)的外侧固定安装有安装环(20)，所述安装环(20)上对应所述子连接板(4)的位置均转动安装有多个子螺纹杆(21)，所述子螺纹杆(21)与所述子连接板(4)螺纹连接，所述子螺纹杆(21)远离所述子连接板(4)的一端均固定安装有子从动锥齿轮(22)，所述中间槽(30)内对应所述子从动锥齿轮(22)的位置转动安装有子主动锥齿轮(26)，所述子主动锥齿轮(26)靠近所述侧保温板(16)的一侧固定安装有子侧齿轮(25)。

5.根据权利要求4所述的一种建筑保温外墙，其特征在于：所述安装环(20)上对应所述母连接板(3)的位置均转动安装有多个母螺纹杆(24)，所述母螺纹杆(24)与所述母连接板(3)螺纹连接，所述母螺纹杆(24)远离所述母连接板(3)的一端均固定安装有母从动锥齿轮(28)，所述中间槽(30)内对应所述母从动锥齿轮(28)的位置均转动安装有母主动锥齿轮(29)，所述母主动锥齿轮(29)远离所述侧保温板(16)的一侧均固定安装有母侧齿轮(27)，所述母侧齿轮(27)和所述子侧齿轮(25)均与所述内置齿轮(8)啮合。

6.根据权利要求5所述的一种建筑保温外墙，其特征在于：所述内置齿轮(8)远离所述侧保温板(16)的一侧和侧防护板(2)上均开设有安装槽(5)，所述安装槽(5)可拆卸的卡接有安装件(6)，所述安装件(6)远离所述内置齿轮(8)的一侧均固定安装有驱动槽(7)，所述安装件(6)设置有两组且其中一组所述安装件(6)上设置有联通槽(13)，设置有所述联通槽(13)的一侧为保温墙的外侧。

7.根据权利要求5所述的一种建筑保温外墙，其特征在于：所述侧膨胀气囊(12)靠近所述中间槽(30)的一端固定安装有进气端，所述子连接板(4)和母连接板(3)导出后均可以导入到相邻保温外墙的连接槽(10)且导入相邻保温墙的连接槽(10)内子连接板(4)的卡接槽(11)嵌入到相邻母连接板(3)上的卡接块(14)上。

8.一种建筑保温外墙施工工艺，适用于权利要求1‑7任意一项所述的一种建筑保温外墙，其特征在于：该建筑保温外墙施工工艺现在的具体步骤如下：

步骤一：将两组保温墙体对应拼接，将子连接板(4)和母连接板(3)嵌入到相邻保温墙体的连接槽(10)内；

步骤二：然后将安装件(6)卡接到安装槽(5)内，从而将安装件(6)与内置齿轮(8)固定连接；

步骤三：通过外力L杆导入到内置齿轮(8)的驱动槽(7)内,然后转动L杆带动内置齿轮(8)转动；

步骤四：内置齿轮(8)转动通过传动组件将子连接板(4)和母连接板(3)从保温外墙内部导出嵌入到相邻保温墙体的连接槽(10)内，从而完成保温外墙之间的凭借；

步骤五：在保温外腔的外侧将带有联通槽(13)的安装件(6)嵌入到安装槽(5)内。
