专利号: 2019103617716
申请人: 宁波大学
专利类型:发明专利
专利状态:已下证
专利领域: 燃烧发动机;热气或燃烧生成物的发动机装置
更新日期:2024-10-29
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

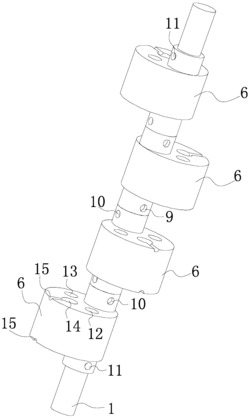

1.一种多缸三角转子发动机的偏心轴,其特征在于,包括:

中心主轴,其侧端面上径向开设有若干个第一键槽,每个所述第一键槽内均活动设置有平键,所述中心主轴上下两端分别开设有第一定位孔以及第二定位孔;

若干个偏心圆块,每个所述偏心圆块上开设有主轴装配孔,每个所述主轴装配孔内均开设有第二键槽,所述中心主轴依次贯穿于所述主轴装配孔内且每个所述平键上端均与对应的所述第二键槽活动连接,每个所述偏心圆块上下两端分别开设有第一销钉孔以及第二销钉孔;

当若干个所述偏心圆块依次与中心主轴连接时,最下端的所述第一销钉孔与所述第一定位孔、最上端的所述第二销钉孔与所述第二定位孔通过销钉连接。

2.根据权利要求1所述的一种多缸三角转子发动机的偏心轴,其特征在于,每个所述偏心圆块上均依次设置有左通风孔、右通风孔以及中通风孔,每个偏心圆块上下两端均开设有通风槽,每个所述通风槽均与对应的所述中通风孔相通。

3.根据权利要求2所述的一种多缸三角转子发动机的偏心轴,其特征在于,所述中通风槽内设置有粗牙螺纹。

4.根据权利要求3所述的一种多缸三角转子发动机的偏心轴,其特征在于,所述销钉为圆柱形空心结构,所述销钉侧面上开设有缝隙开口。
