专利号: 2019103127168
申请人: 黑龙江大学
专利类型:发明专利
专利状态:已下证
更新日期:2026-05-14
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

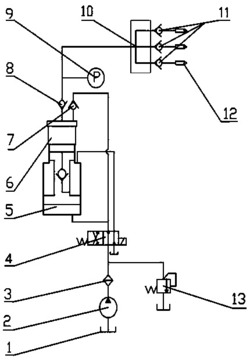

1.一种增压可控式注油装置,其组成包括:恒压泵,其特征是:所述的恒压泵分别通过管路与油箱、过滤器连接,所述的过滤器通过管路分别与安全阀、二位四通电磁换向阀连接,所述的二位四通电磁换向阀与单作用增压缸连接,所述的单作用增压缸前端通过螺纹与前端盖连接,所述的前端盖分别通过管路与单向阀a、单向阀b连接,所述的单向阀a与所述的二位四通电磁换向阀连接,所述的单向阀b与分路器之间安装有压力表,所述的分路器与注油器之间安装有单向阀c;

所述的单作用增压缸包括缸体,所述的缸体内部安装有活塞体,所述的活塞体将缸体内部分为驱动室A、回油室、驱动室B,所述的活塞体的圆周上具有垂直相交孔,所述的垂直相交孔的前端安装有单向阀d,所述的单向阀d前端安装有弹簧,所述的弹簧放置在限位套筒的止口内,所述的活塞体右端中间位置安装有行程调节螺杆,所述的行程调节螺杆穿过所述的缸体的端面、防尘圈并通过螺纹与螺母连接,所述的缸体前端的凹槽内装有密封圈,所述的缸体外表面下方安装有接近开关;

所述的分路器将油路分成一组支路,一组所述的支路分别连接所述的单向阀c,防止所述的注油器油嘴内的空气进入液压回路。

2.一种利用权利要求1所述的增压可控式注油装置的注油方法,其特征是:该方法包括如下步骤:

首先是油液从油箱经过恒压泵进入过滤器、二位四通的电磁换向阀及安全阀,二位四通电磁换向阀使增压缸的活塞能够实现循环往复运动,二位四通的电磁换向阀在单作用增压缸活塞移动时电磁换向阀的出油路有支路1、2,支路1指向单作用增压缸的驱动室A,支路

2指向单作用增压缸的驱动室B,支路2与驱动室B之间连接一个单向阀a,在单作用增压缸活塞上行时防止油液进入油箱;

单作用增压缸根据活塞两侧直径的不同,进一步提高输入高压油的压力,在单作用增压缸活塞体内有单向阀,当活塞上行的时候单向阀关闭活塞中间的通路防止油液倒流,当活塞下行的时候油液克服弹簧的压力开启通路使得油液进入单作用增压缸的驱动室B;

所述的单作用增压缸的大活塞的下端面加工有缓冲槽,上端面加工有台阶面以对活塞的上下运动进行缓冲,所述的单作用增压缸的底端设置有行程调节螺杆,行程调节螺杆的旋入深度可以控制活塞体的位移,所述的单作用增压缸的出油口连接有单向阀b以提供一定的背压并且防止注油器的油液回流,在所述的单作用增压缸的侧面安装一个接近开关,当大活塞上移到达接近开关的检测距离时,接近开关的指示灯亮,表明活塞在正常运动。
