专利号: 2019102098825
申请人: 雷兆静
专利类型:发明专利
专利状态:已下证
更新日期:2025-03-20
缴费截止日期: 暂无
联系人

摘要:

权利要求书:

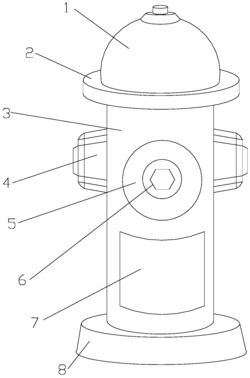

1.一种带管体公益消防宣传广告的消防栓,其结构包括高效动力增加式消防栓阀门装置(1)、衔接固定板(2)、管式消防栓(3)、衔接管道(4)、密封安装管(5)、出水封闭板(6)、宣传广告贴板(7)、固定底座(8),其特征在于:

所述高效动力增加式消防栓阀门装置(1)设于衔接固定板(2)上端并且通过焊接的方式相连接,所述衔接固定板(2)设于管式消防栓(3)上端并且通过贴合的方式相连接,所述管式消防栓(3)设于衔接管道(4)右端并且通过固定安装的的方式相连接,所述密封安装管(5)设于管式消防栓(3)正端面并且通过密封安装的方式相连接,所述出水封闭板(6)设于密封安装管(5)正端面并且通过嵌入安装的方式相连接,所述宣传广告贴板(7)设于管式消防栓(3)正端面并且通过贴合的方式相连接,所述管式消防栓(3)设于固定底座(8)上端并且通过固定安装的方式相连接;

所述高效动力增加式消防栓阀门装置(1)包括阀门开启闭合机构(11)、轴承转动机构(12)、机械联动机构(13)、动力增加机构(14)、固定安装机构(15)、定位转动机构(16)、定时泄压机构(17),所述阀门开启闭合机构(11)设于定位转动机构(16)上端并且通过焊接的方式相连接,所述阀门开启闭合机构(11)与轴承转动机构(12)位于同一轴心并且通过转动的方式相连接,所述轴承转动机构(12)设于机械联动机构(13)右端并且通过焊接的方式相连接,所述机械联动机构(13)设于动力增加机构(14)上端并且通过传动配合的方式相连接,所述动力增加机构(14)设于固定安装机构(15)内部并且通过固定安装的方式相连接,所述定时泄压机构(17)设于定位转动机构(16)左端并且通过焊接的方式相连接。

2.根据权利要求1所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述阀门开启闭合机构(11)包括阀门转轴(1101)、转动叶片(1102),所述转动叶片(1102)设于阀门转轴(1101)外圈并且通过联动的方式相连接,所述阀门转轴(1101)与轴承转动机构(12)位于同一轴心并且通过转动的方式相连接。

3.根据权利要求1或2所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述轴承转动机构(12)包括轴承转动环(1201)、滚动钢珠(1202)、机械轴承(1203),所述轴承转动环(1201)与机械轴承(1203)位于同一轴心并且通过转动的方式相连接,所述滚动钢珠(1202)设于机械轴承(1203)内部并且通过滚动的方式相连接。

4.根据权利要求1所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述机械联动机构(13)包括从动齿轮(1301)、齿轮定位块(1302)、衔接齿轮(1303)、输出转轴(1304),所述从动齿轮(1301)设于衔接齿轮(1303)左端并且通过啮合传动的方式相连接,所述齿轮定位块(1302)设于从动齿轮(1301)左端并且通过嵌入安装的方式相连接,所述输出转轴(1304)贯穿于从动齿轮(1301)中心并且通过焊接的方式相连接,所述输出转轴(1304)设于动力增加机构(14)上端并且通过传动配合的方式相连接。

5.根据权利要求1或4所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述动力增加机构(14)包括动力增加机构外壳(1401)、控制器开关(1402)、终端控制器(1403)、驱动气缸(1404)、气管定位环(1405)、衔接气管(1406)、固定隔板(1407)、角度可调节喷头(1408)、传动带(1409)、传动轴(1410)、转动柱(1411)、衔接轴承(1412)、衔接压杆(1413),所述控制器开关(1402)与终端控制器(1403)采用电连接,所述终端控制器(1403)设于动力增加机构外壳(1401)内部并且通过固定安装的方式相连接,所述驱动气缸(1404)与终端控制器(1403)采用电连接,所述气管定位环(1405)设于驱动气缸(1404)右端并且通过焊接的方式相连接,所述衔接气管(1406)与气管定位环(1405)位于同一轴心并且通过密封安装的方式相连接,所述固定隔板(1407)设于动力增加机构外壳(1401)内部并且为一体化结构,所述角度可调节喷头(1408)设于衔接气管(1406)上端并且通过固定安装的方式相连接,所述传动带(1409)设于传动轴(1410)右端并且通过传动配合的方式相连接,所述转动柱(1411)贯穿于衔接轴承(1412)中心并且通过转动的方式相连接,所述衔接压杆(1413)设于衔接轴承(1412)外圈并且通过联动的方式相连接。

6.根据权利要求1所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述固定安装机构(15)包括阀门转轴定位块(1501)、装置外壳(1502)、内置支撑板(1503)、泄压口(1504)、气压进口(1505),所述装置外壳(1502)设于阀门转轴定位块(1501)下端并且通过焊接的方式相连接,所述内置支撑板(1503)设于装置外壳(1502)内部并且通过固定安装的方式相连接,所述泄压口(1504)设于装置外壳(1502)左端并且为一体化结构,所述气压进口(1505)设于装置外壳(1502)下端并且为一体化结构。

7.根据权利要求1所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述定位转动机构(16)包括内螺纹固定块(1601)、螺纹转杆(1602),所述螺纹转杆(1602)设于内螺纹固定块(1601)内部并且通过螺纹传动的方式相连接,所述内螺纹固定块(1601)设于定时泄压机构(17)右端并且通过焊接的方式相连接。

8.根据权利要求1或7所述的一种带管体公益消防宣传广告的消防栓,其特征在于:所述定时泄压机构(17)包括定时泄压机构外壳(1701)、联动转轴(1702)、封闭闸板(1703)、滑动槽(1704)、衔接弹簧(1705)、强力电磁铁(1706)、导电控制器(1707)、计时器(1708)、金属移动板(1709)、传动齿带(1710)、机械齿轮(1711)、气压管道(1712),所述封闭闸板(1703)设于联动转轴(1702)外圈并且通过焊接的方式相连接,所述衔接弹簧(1705)设于传动齿带(1710)下端并且通过传动配合的方式相连接,所述传动齿带(1710)设于滑动槽(1704)正端面并且通过滑动的方式相连接,所述强力电磁铁(1706)与导电控制器(1707)采用电连接,所述导电控制器(1707)设于定时泄压机构外壳(1701)内部并且通过固定安装的方式相连接,所述计时器(1708)与导电控制器(1707)采用电连接,所述金属移动板(1709)设于传动齿带(1710)右端并且通过焊接的方式相连接,所述机械齿轮(1711)设于传动齿带(1710)正端面并且通过啮合传动的方式相连接,所述联动转轴(1702)贯穿于气压管道(1712)中心并且通过活动的方式相连接。
